描述

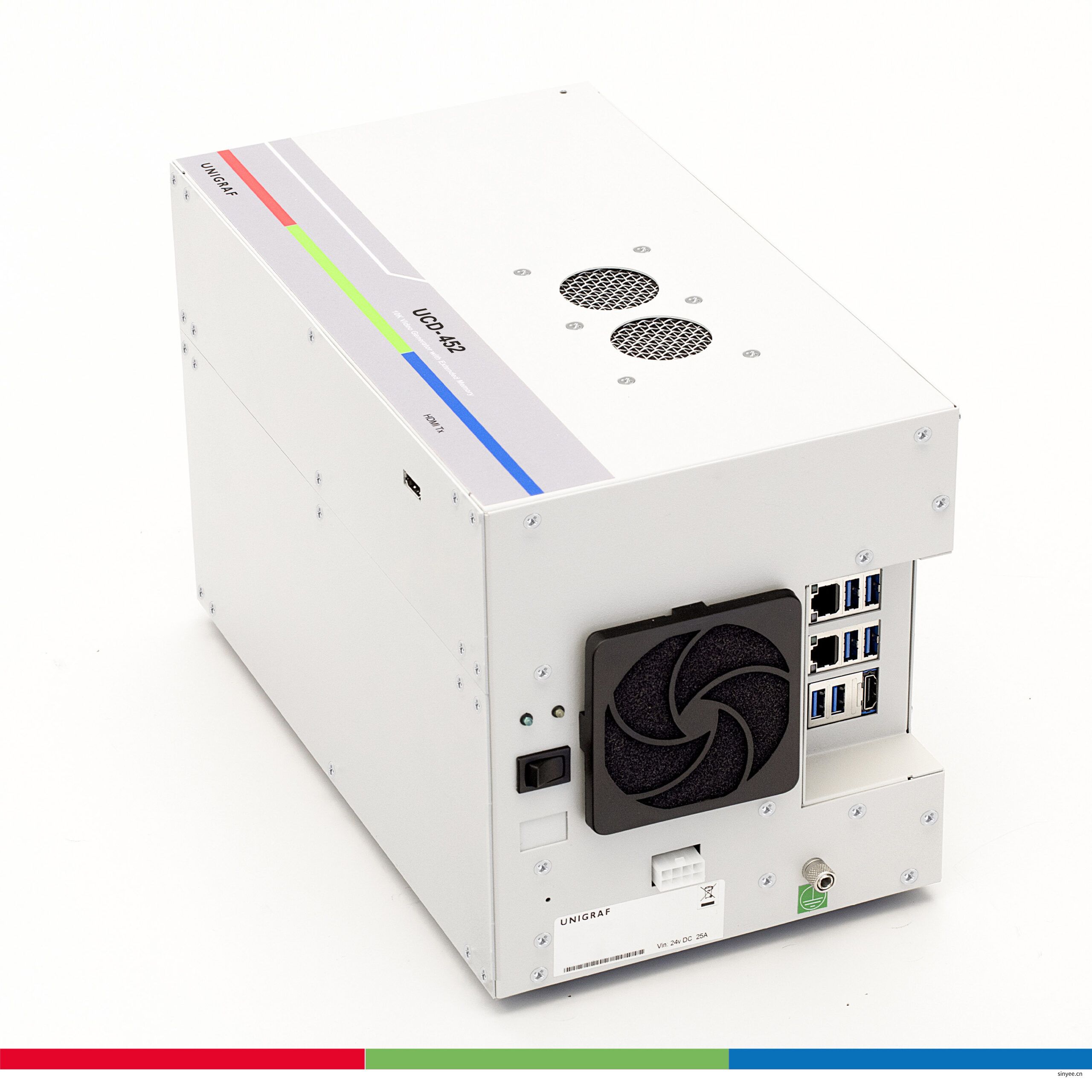

UCD-452 (P/N: 066615)是一款用于测试杜比视界Dolby Vision与HDMI 2.1接收器设备的视频信号发生器，支持高达10K的信号模式。

?支持FRL（固定速率链接）/TMDS（最小传输差分信号）

?支持的分辨率有：4K@120Hz, 8K@60Hz, 10K@30Hz, 10K@60Hz (启用DSC)

?支持FEC（前向纠错）, DSC（显示流压缩） and eARC（增强型音频回传信道）

?支持 HDCP 1.4 及 HDCP 2.2/2.3

?增强游戏功能： VRR（可变刷新率） 及ALLM（自动低延迟模式）

HDR 测试

?内存扩展到32GB，支持播放8K Dolby Vision?内容

?支持任何视频格式，音频格式，帧速率，视频时序以及infoframes

?输出视频格式没有限制

?对视频格式的输出没有限制。
请注意，对于色深 4K@144 的未压缩视频，只能使用 2GB 的视频内存，这允许播放 40 帧的序列。

Dolby Vision? 和Dolby audio 8K信号发生器

Unigraf UCD-452测试工具是一款8K信号发生器，用于测试杜比视界 和杜比音频。其内存扩展至32gB，支持8K 杜比视界（Dolby Vision?）内容。UCD-452是杜比公司指定的显示器测试工具。它可安装杜比公司的软件包，可以验证杜比视界内容是否符合相关标准，为您的产品获得杜比视界证书保驾护航。

增强游戏功能

该测试可用于检测接收器设备的增强游戏功能，包括验证是否支持可变刷新率（VRR）和自动低延迟模式（ALLM）。UCD-452具有VRR和ALLM的现成场景，可测试频率范围从40 Hz 到120 Hz。基于这些增强游戏型测试功能，UCD-452对于显示器制造商是一款非常重要的验证工具。

HDMI.org: VRR

HDMI.org: ALLM

UCD Console软件和内嵌电脑

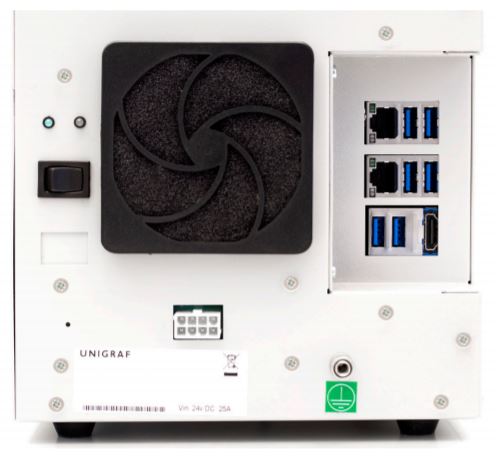

UCD-452设备里含有内嵌Windows系统电脑，包括内存大小为32GB以及500GB固态硬盘（SSD）存储。杜比视界内容可以存储在固态硬盘中。用户可以自行选择连接到UCD-452测试设备上的显示器、键盘和鼠标来操作内嵌电脑中的UCD Console软件，进行测试。

用户通过UCD Console监控所有 HDMI 2.1接口的重要功能，操作非常方便。内置信号模式发生器支持测试接收器设备中高达10K@30Hz未经压缩视频。该软件GUI可以控制并显示FRL状态，FRL配置以及四巷道的链路状态。测试工具的播放功能已经集成到UCD Console中，以此来播放杜比视界场景。UCD播放功能能够结合信息帧，视频帧和音频数据包，这些都以单独的文件存在，可以灵活的对所需场景进行自定义设置。



显示流压缩(DSC)

DSC功能是UCD-452的软件附加功能。DSC解码器能够将图像位图转变为DSC解码自定义的模式，通过UCD console上的内置信号模式翻上去进行传送。

产品亮点

?支持测试HDMI 2.1(FRL/TMDS)
?支持8K 杜比视界Dolby Vision? 内容测试
?内存扩展至32GB
?内嵌Windows系统电脑
?支持可变刷新率(VRR)
?支持自动低延迟模式 (ALLM)
?支持前向纠错(FEC)
?支持HDCP 1.4 & HDCP 2.2/2.3
?支持DSC
?支持eARC
