产品概述

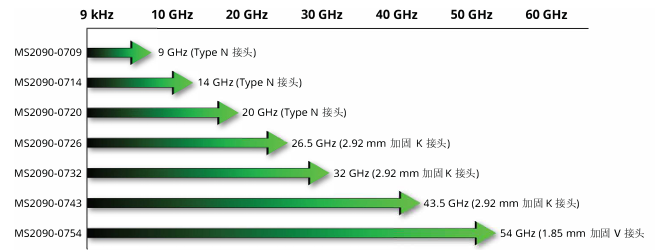

安立Field Master Pro MS2090A高性能手持频谱分析仪是60多年来微波测试和测量设备开发的成果，它采 用了以前只用于台式仪器的最新技术来提供性能和精度。Field Master Pro MS2090A具有9 kHz至 9/14/20/26.5/32/43.5/54 GHz的连续频率覆盖范围，它为下一代测试设备提供了一条新路，旨在满足5G网 络中使用的技术（毫米波频率、有源天线系统、波束赋形和动态物理层属性）的独特需求，同时保持支持满 足当今无线行业（无线服务提供商、广播、航空航天、卫星系统）的各种需求。

随着射频技术在我们日常生活中的根深蒂固，射频频谱在所有频率下都变得越来越拥挤。除了用于移动应用的低于6GHz 蜂窝系统的频谱需求外，5G无线电目前正部署在28 GHz和39 GH。电子技术在汽车工业中的应用正在迅速增长，现在自动驾驶传感器在当今的汽车中越来越普及。由于我们都在继续消耗更多的数据，甚至在远程位置也期望更快的访问，点对点无线链路的频率越来越高，带宽也越来越大，以支持这些需求。为了避免干扰和保证性能，查看射频频谱和测量所有这些系统的传输能力至关重要。Field Master Pro MS2090A高性能频谐分析仪的开发旨在为现场服务工程师和技术人员提供所需的无与伦比的性能和功能，以满足这些复杂系统不断增长的需求，所有这些都是在该款手持电池供电仪器中完成的。




无与伦比的射频性能

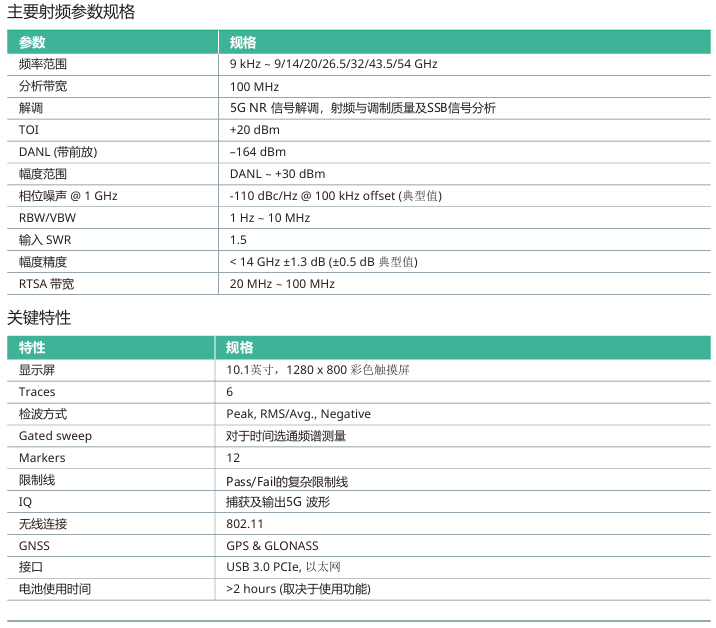

Field Master Pro MS2090A在手持触摸屏频谱分析仪中提供最高级别的射频性能。当显示平均噪声电平 DANL为-164 dBm，三阶交调TOI典型值为+20 dBm时，诸如频谱清除、无线电对准、谐波和失真等测量甚 至比以前更准确。对于数字系统上的调制测量，100MHz调制带宽加上最佳相位噪声性能，最大限度地提高了 测量精度，而在测试发射机功率和杂散发射时，提供典型值为0.5dB的振幅精度。

功能丰富增强可用性
所有Field Master Pro MS2090A型号都提供了一系列全面的功能，以加速和简化测量。

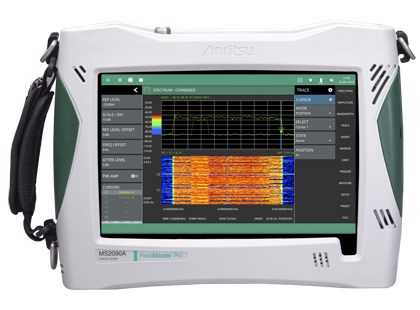

●  除了全跨度扫频调谐频谱分析仪和振幅，所有版本都包括一个瀑布图(spectrogram)显示。瀑布图是一种观察信号的频率内容如何随时间变化的视图。它在监测射频频谱中的间歇性或干扰信号时特别有用。

●  集成信道功率和占用带宽(OBW)测量简化了常见无线传输的分析和特性描述。监管机构通常根据这些测量值规定发射机的限值。

●  内置邻道功率(ACPR)测量简化了带外发射的测量，这是加速一致性测试所必需的。·内置RTSA实时信号分析仪提供了最终的信号分析和干扰捕获工具。从20MHZ(标准)到100Mz(可选)的RTSA范围提供了对整个ISM频段信号分析进行蜂窝干扰监测的能力。

●  IQ数据捕获允许使用标准数据分析工具捕获和保存5GI〇数据，以便在PC上进行离线处理。在产品现场测试的早期阶段，这可以保存和分析真实信号，提供对产品性能的真实洞察。

坚固耐用的设计供现场使用

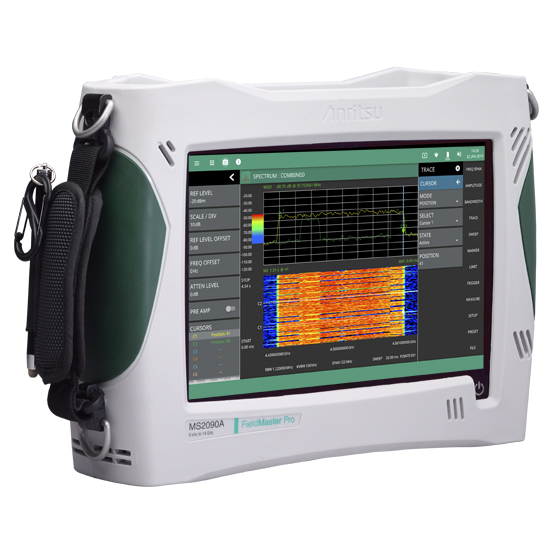

凭借多年的现场仪器设计经验，安立公司知道测试设备需要多耐用和坚固。从极冷的南极地区的基站到沙漠山顶的卫星地球站，测试仪器需要准备好，无论情况如何。坚固的橡胶模具外壳已经硬化以处理现场技术人员在现场时发生的敲击和打击。所有接头都有保护或突出的仪表嵌框，以防损坏。大尺寸的10.1英寸彩色触摸屏是钢化显示屏，其设计超过了冲击?；さ腎K08等级和标准，?；て涿馐?焦耳的冲击(相当于从撞击表面上方3米处跌落的1.7 kg质量的冲击)。把手位于侧面，必要时安装大的D形环以连接提供的肩带。

应用

干扰搜索和频谱清除
随着蜂窝和广播运营商扩展其网络，射频频谱分配的价值迅速增长。随着旧技术（如广播电视或私人移动无线电）从 Sub-6 GHz的频段中移出，新技术取代它们，频谱使用也在发生变化。许多国家监管机构已经拍卖并重新分配了频谱与 频段，以避免独占访问。为了有效地部署新的网络，频谱所有者必须清除频谱，并验证所有遗留用户已停止所有传输 。Field Master Pro MS2090以其快速扫描速度、低失真前端和瀑布图显示满足频谱清除的要求。

所有的信号都是使用全向天线在一个特定频段捕获的。内置前置放大器可优化Field Master Pro MS2090A的灵敏度， 从而能够捕获低电平信号。为了隔离和定位非法或间歇性干扰，Field Master Pro MS2090A频谱分析仪具有一系列功 能。
●  最多6个Trace可以单独配置为显示最大或最小保持
●  瀑布图显示有助于对频谱进行长期监测，以便捕捉和存储间歇信号。
●  RTSA中的功率谱密度模式能够识别与所需信号频率相同但功率较低的干扰信号。

广播发射机分析
射频发射机需要在安装时进行测试，然后定期进行测试，以确认其符合监管要求。Field Master Pro MS2090A频谱分 析仪非常适合于各种发射机测量。对于发射机需要进行谐波和杂散测试，以确保不会干扰射频频谱的其他用户。这些 测试可以通过使用附件天线将电缆直接连接到测试端口或空中（OTA）来执行。

用于占用带宽、信道功率和相邻信道功率的内置测量流程加快并简化了额 外的监管测量。Field Master Pro MS2090A 还具有出色的TOI性能和无 失真动态范围，确保到54 GHz的精确 的谐波和杂散测量（取决于选项）。

微波无线链路 微波无线链路已成为蜂窝网络和数据网络的核心组成部分。安装人员需要将无 线信号在几十米到几公里的距离上进行对准。Field Master Pro MS2090A频 谱分析仪的频率选项为54 GHz，对碟形排列具有特殊的灵敏度。使用波导喇 叭天线，可以在安装和维护测试期间验证功率和调制带宽。

卫星系统监测
联合国外层空间办公室估计，有近2000颗活动卫星环绕地球运行。每一个都通过专用的地球站与地面通信。卫星通信的常见频率为2至4 GHz频段和4至8 GHz频段。现在，新的频段在12至18GHz、26至40GHz，甚至36至50GHz范围内开放。随着卫星数量的增加，所有通信之间的干扰机会增加。Field Master Pro MS2090A是监测下行信号以寻找干扰和噪声的理想选择。

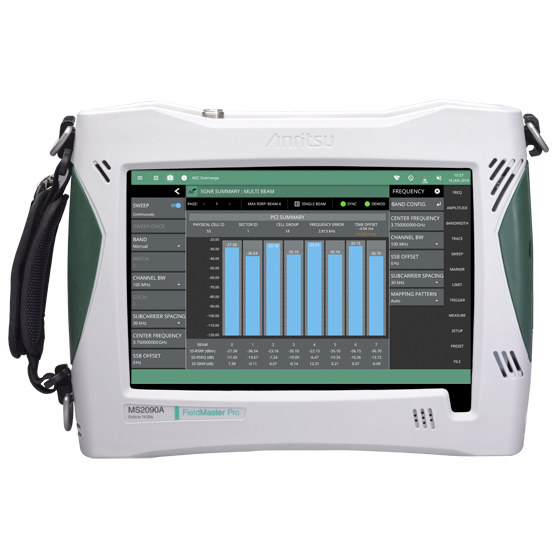

5G NR 基站测量
5G NR网络的快速引入需要一款仪器来现场环 境中快速验证gNB基站的性能。在3.5GHz频段和28GHz、39GHz毫米波频段，采用有源天线系统意味着需要考虑新的测试方法。有些无 线可能集成了测试监测端口，但许多运营商将 对gNB发射机进行OTA空口测量。

Field Master Pro MS2090A 高性能频谱分析仪完全按照3GPP TS 38.104 V15进行基本测量。支持的测量包括：

●  频率误差

●  时间偏置

●  小区/扇区 ID

●  调制质量(EVM)

●  占用带宽

●  邻信道泄漏比

●  到12.75 GHz的发射机杂散

●  EIRP
