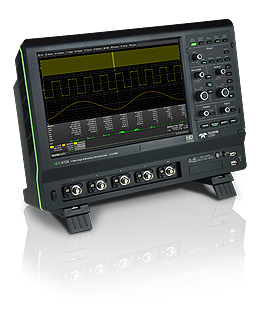

型号：HDO4000A
HDO4000系列示波器应用力科的HD4096技术，结合长存储深度、紧凑轻巧的结构设计、12 1 "多点触摸 显示屏和强大的调试软件工具，提供给客户精确测量和快速调试的理想示波器。
◆ 带宽：200MHz、350MHz、500MHz、1GHz
◆ 垂直分辨率：12bit
◆ 通道：4路模拟，16路数字(选配)
◆ 采样率：10GS/s for 4 ch
◆ 存储深度：12.5Mpts for 4ch;25Mpts for 2ch(选配最高50Mpts)
◆ 12.1”触摸显示屏
◆ WaveScan-高级搜索和查找工具
◆ LabNotebook强大的归档工具支持离线分析
◆ 标配pass/fail功能，自动化测试，测试结果可追溯
◆ 强大的串行解码分析
◆ 丰富的力科probus探头支持
◆ 标配widows操作系统
在线咨询
服务热线
0755-83248861
分享至
产品描述
主要技术指标 | |
输入通道 | 4 |
带宽 | 200 MHz-1 GHz |
分辨率 | 12-bit |
最大采样率 | 10 GS/s 采样率 |
最大内存 | 25 Mpts |
内存 | 12.5 Mpts – 25天内 Mpts |
HDO4000A系列示波器型号比较
| 产品 | 带宽 | 通道数 | 最大存储器深度 | 采样率 |
|---|---|---|---|---|
HDO4024A 高精度示波器 | 200 MHz | 4 个模拟通道 | 25 Mpts（4 通道操作） | 10 GS/s |
HDO4034A 高精度示波器 | 350 MHz | 4 个模拟通道 | 25 Mpts（4 通道操作） | 10 GS/s |
HDO4054A 高精度示波器 | 500 MHz | 4 个模拟通道 | 25 Mpts（4 通道操作） | 10 GS/s |
HDO4104A 高精度示波器 | 1 GHz | 4 个模拟通道 | 25 Mpts（4 通道操作） | 10 GS/s |
HDO4034A-MS 高精度示波器 | 350 MHz | 4 个模拟通道和 16 个数字通道 | 25 Mpts（4 通道操作） | 10 GS/s |
HDO4054A-MS 高精度示波器 | 500 MHz | 4 个模拟通道和 16 个数字通道 | 25 Mpts（4 通道操作） | 10 GS/s |
HDO4104A-MS 高精度示波器 | 1 GHz | 4 个模拟通道和 16 个数字通道 | 25 Mpts（4 通道操作） | 10 GS/s |
主要功能
● 4个输入通道
● 16 个数字通道（带 –MS 型号）
● 12-bit ADC 分辨率，高达 15 位，分辨率增强
● 高达 10 GS/s 的采样率增强
● 200 MHz、350 MHz、500 MHz 和 1 GHz 带宽
● ±10 V 应用偏移，高增益设置
● 长记忆 - 最多 50 个 Mpts/Ch
● 带有 OneTouch 用户界面的 MAUI
● 出色的串行数据工具
● 强大、深入的工具箱
● 区域触发 – 复杂信号的简单触发
HD4096 高清技术
能够以比其他示波器高 16 倍的分辨率捕获和显示信号。 捕获和显示的波形更清晰、更清晰。 在其他示波器的噪声中经常丢失的信号细节在 HD4096 上清晰可见且易于区分。 HD4096 使示波器能够提供更高的测量精度，从而改进调试和分析。
巨大的应用偏移范围
16 位偏移 DAC 在 10 mV/div 时允许 ±20 V 偏移，在 4 mV/div 时允许 ±5 V，在最高灵敏度 (1.6 mV/div) 时允许惊人的 ±1 V 偏移。 如此大的应用偏移（与 12 位相结合）可以轻松获取和查看 DC 或传感器信号上的小信号变化（例如纹波、噪声、瞬态干扰）。 它们还为 Teledyne LeCroy 的许多高压探头提供了扩展的偏移范围。
带有 OneTouch 的 MAUI
MAUI – 简单的用户界面，让您轻松掌握示波器的所有功能。专为触摸而设计，简单易用，专为解决问题而设计。带有 OneTouch 的 MAUI 结合了拖放和轻拂功能，可提供强大的示波器操作效率。

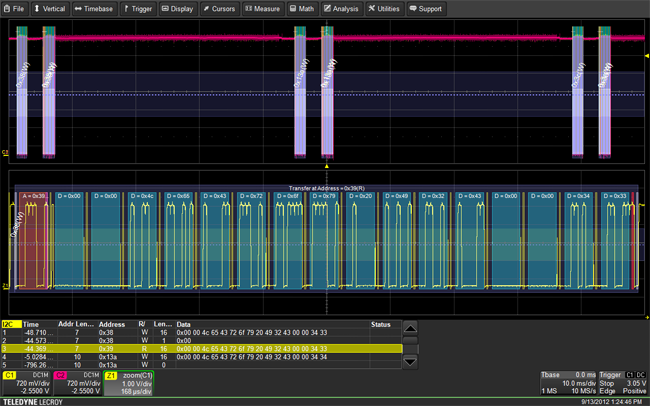

出色的串行数据工具
支持多达 23 种标准 - 全部配备强大的串行解码器。许多都配备高性能触发器。

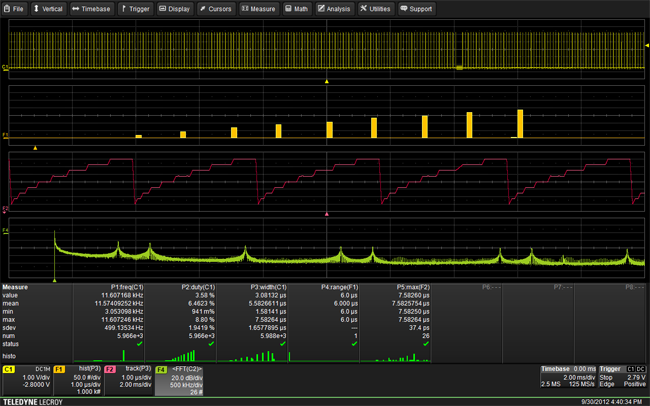

强大、深入的工具箱
我们的波形分析工具和应用程序包提供强大的洞察力。 将我们强大而深入的工具箱与多达 50 Mpts/ch 采集内存和同类产品中功能强大的主板 – Intel? Core? i3-2330E 双核（核心）、2.2 GHz（每核）和 8 GB RAM 标准。
