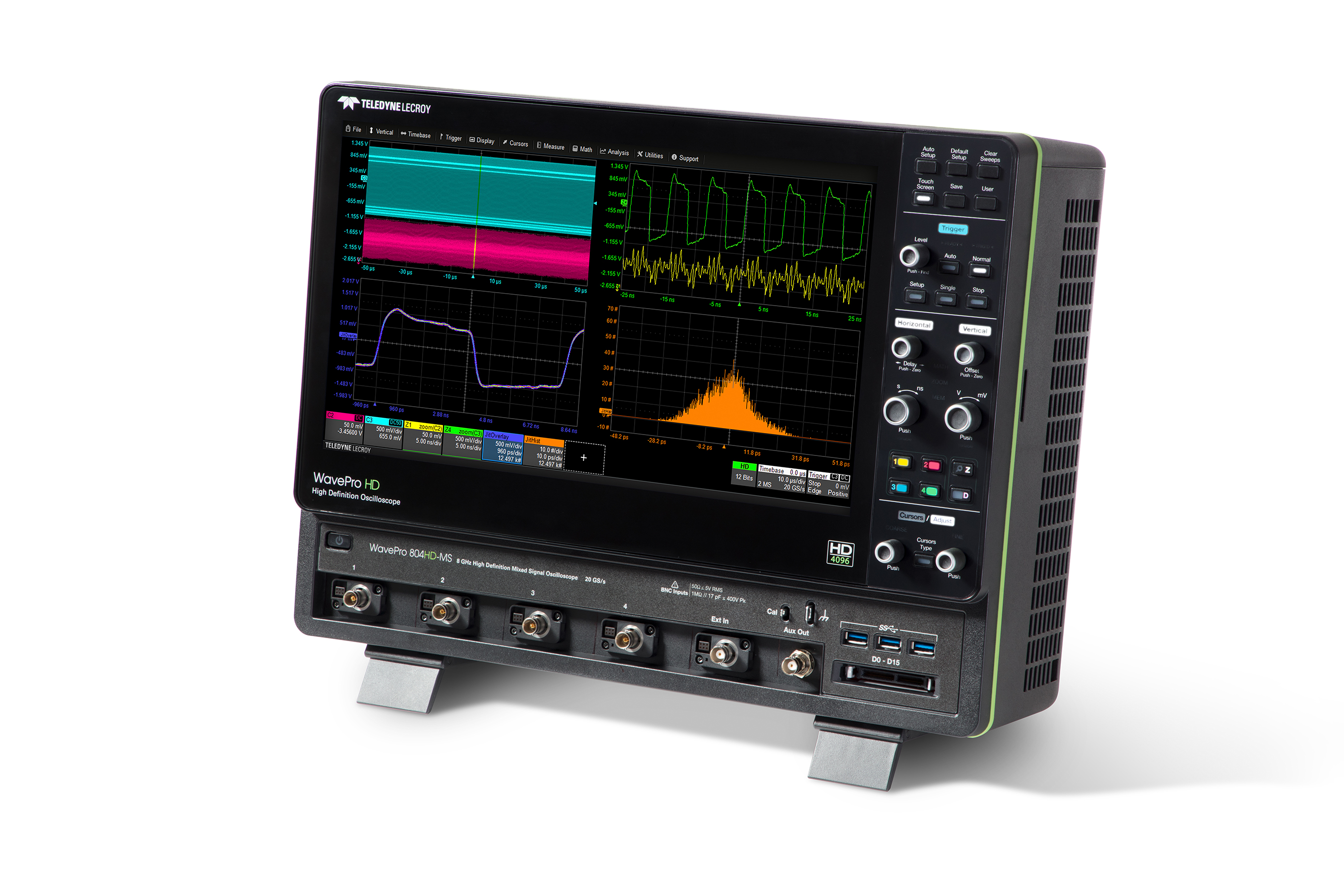

力科WavePro HD高精度示波器-云帆兴烨
型号：WavePro HD
WavePro HD高精度示波器，结合了HD4096 12位高精度技术和8 GHz带宽，实现了低噪声和高信号保真度，具有高达5 Gpts的采集存储器，可以长时间捕获极其精细的波形细节，深入而强大的分析工具包可以
◆ 4个模拟输入通道+16数字通道
◆ 12-bitADC垂直分辨率，始终保持12bit
◆ 2.5 GHz-8GHz带宽分布
◆ 长存储-高达5Gpts
◆ 15.6UHD触摸显示屏
◆ 强大全能的测试工具
◆ Q-ScapeTM多选项卡显示结构
◆ 混合信号能力(16通道数字逻辑，1.25 GS/s采样率)
◆ 优异的串行数据触发和解码
◆ 通用设计调试，电力电子，高精度模拟，汽车电子，机电一体化设计
在线咨询
服务热线
0755-83248861
分享至
产品描述
主要技术指标 | |
输入通道 | 4 |
带宽 | 2.5 GHz - 8GHz |
分辨率 | 12-bit |
最大采样率 | 20 GS/s |
最大内存 | 5 Gpts |
内存 | 50 Mpts - 5 分 |
WavePro HD系列型号比较
| 产品 | 带宽 | 通道数 | 最大存储器深度 | 采样率 |
|---|---|---|---|---|
WavePro 254HD 高清示波器 | 2.5 GHz | 4 个模拟通道 | 5 Gpts（2 通道操作） | 20 GS/s |
WavePro 404HD 高清示波器 | 4 GHz | 4 个模拟通道 | 5 Gpts（2 通道操作） | 20 GS/s |
WavePro 604HD 高清示波器 | 6 GHz | 4 个模拟通道 | 5 Gpts（2 通道操作） | 20 GS/s |
WavePro 804HD 高清示波器 | 8 GHz | 4 个模拟通道 | 5 Gpts（2 通道操作） | 20 GS/s |
WavePro 254HD-MS 高清示波器 | 2.5 GHz | 4 个模拟通道和 16 个数字通道 | 5 Gpts（2 通道操作） | 20 GS/s |
WavePro 404HD-MS 高清示波器 | 4 GHz | 4 个模拟通道和 16 个数字通道 | 5 Gpts（2 通道操作） | 20 GS/s |
WavePro 604HD-MS 高清示波器 | 6 GHz | 4 个模拟通道和 16 个数字通道 | 5 Gpts（2 通道操作） | 20 GS/s |
WavePro 804HD-MS 高清示波器 | 8 GHz | 4 个模拟通道和 16 个数字通道 | 5 Gpts（2 通道操作） | 20 GS/s |
主要功能
● HD4096 技术提供高达 12 GHz 和 8 GS/s 的 20 位分辨率
● 高达5 Gpts的采集内存可实现对长时间事件的详细查看。
● 15.6" 1900 x 1080 全高清电容式触摸屏
● 全新 ProBus2 输入支持高达 8 GHz 带宽，并与各种现有 ProBus 探头直接兼容 - 50Ω 和 1MΩ耦合
● 模式支持单个连接器上的所有输入类型
● 带有一键式用户界面的 MAUI实现直观高效的操作
● 深入的工具箱支持并简化复杂的分析
● 直观的导航可快速找到长波形中的重要特征
● 区域触发 – 复杂信号的简单触发
HD4096 高清技术
下一代 Teledyne LeCroy HD4096 技术能够以比其他示波器高 16 倍的分辨率、高达 8 GHz 的带宽和 20 GS/s 采样率捕获和显示信号。捕获和显示的波形更干净、更清晰。 使用 HD4096 时，通?；嵩谄渌静ㄆ鞯脑肷卸У男藕畔附谇逦杉乙子谇?。 HD4096 使示波器能够提供无与伦比的测量精度，从而改进调试和分析。高分辨率性能无需特殊的操作模式，也不会影响带宽或采样率。
5 Gpt 采集内存
具有高达 5 Gpts 的采集内存，WavePro HD 12-bit 示波器捕获长时间内发生的事件，同时仍保持高采样率以查看更小的细节。 复杂的采集和内存管理架构使得即使是最长的采集也能快速响应。 WavePro HD 可以以 250 GS/s 的全采样率捕获 20 毫秒的数据 - 并且始终具有 12 位分辨率。内存较少的示波器需要以采样速率换取采集时间。
强大、深入的工具箱
WavePro HD 具有所有 Teledyne LeCroy 示波器通用的综合工具集。测量、数学函数、分析包和高级文档功能都紧密集成，并且无论独立使用还是作为更复杂的测量设置的一部分都易于使用。
ProBus2 探头接口
为了充分实现 8 位分辨率下 12 GHz 带宽的优势，WavePro HD 采用了 ProBus2 探头接口。 基于具有 8 GHz 带宽的完全 BNC 兼容连接器，ProBus2 输入可以接受高达 2 GHz 的新 ProBus8 探头、直接 50Ω 同轴连接、各种现有的 ProBus 电压和电流探头，以及需要 1MΩ 耦合的无源探头。

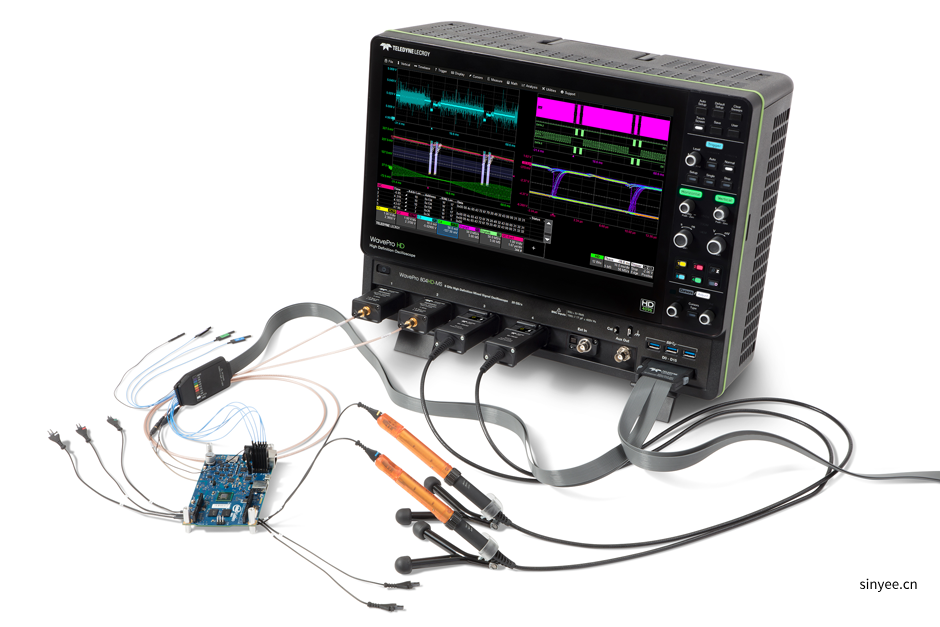

深度嵌入式计算系统测试
WavePro HD 具有强大的能力，能够以最高分辨率获取更长记录，用于更全面的深度嵌入式计算系统（模拟、数字、串行数据和传感器）测试。 全面的低速串行数据触发器和解码器，以及测量/图形和眼图测试，提供了更佳的因果分析。
电源完整性测试
WavePro HD 结合了高带宽和高分辨率，能够验证和调试电源、传输和消耗的各个方面 - 确保完全可信。高带宽意味着可以准确表征高速片上效应（例如地弹），而极低的噪声可以实现低电平噪声源的识别和根本原因分析。得益于以下技术，可以完全放心地进行铁路倒塌表征等敏感测量 WavePro HD 的高动态范围和 0.5% 的增益精度。
串行数据抖动和噪声分析
WavePro HD 12-bit 示波器将 HD4096 技术的高信号保真度带入高速串行数据分析。 12-bit 分辨率、极低的噪声和 60 fs 时基抖动意味着低抖动测量本底，可实现更准确的串行数据抖动和噪声测量。 SDAIII CompleteLinQ 提供更完整的串行数据分析工具集，用户友好的 QualiPHY 选项大大简化了复杂的一致性测试。
电磁兼容性 (EMC/EMI)
WavePro HD 12-bit 示波器的高采样率和长内存与 Teledyne LeCroy 的专用 EMC 脉冲参数包相结合，可准确表征 EMC 测试信号?？焖俾龀迳仙奔淇赡苄枰?2.5 至 4 GHz 带宽和非常高的采样率，以确保测量置信度。 WavePro HD 提供更准确的表征，使用 20 GS/s 采样率， 12-bit 分辨率和 0.5% 的增益精度。
