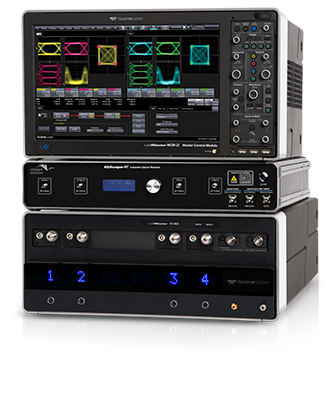

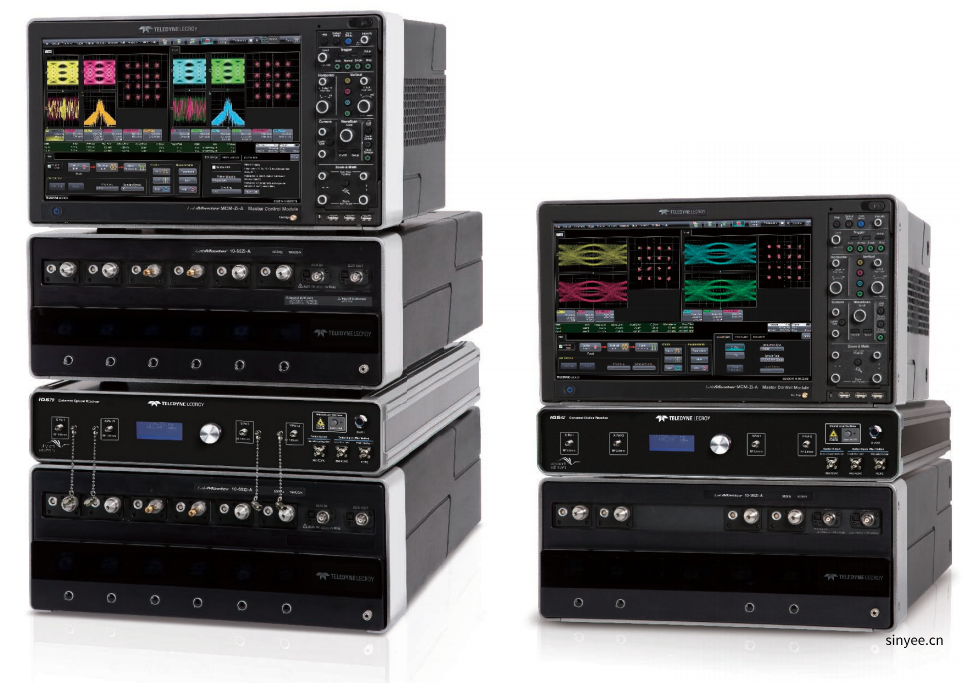

力科LabMaster 10Zi-A 示波器-云帆兴烨
型号：示波器
LabMaster 10Zi示波器是世界上最高带宽的实时示波器——100GHz带宽和240GS s采样率。 LabMaster 10Zi打破了通道障碍和提供了更多的宽带密度。?？榛杓剖蛊浠竦酶叩拇砗透叽硗ǖ赖氖俊Ｔ?/div>
◆ 超级高带宽性能
-20GHz-100GHz带宽
-在36GHz带宽下高达80个通道运行
-高达160GS/s采样率
-高达1024 Mpts/Ch存储深度
-50fsmb采样时钟
-通道间抖动130fsrms
◆ LabMaster 10Zi?？榛静ㄆ飨低持匦露ㄒ辶耸静ㄆ餍阅?br />
-多个通道同时工作在最高带宽
-40个通道同时工作在65,60 or 50 GHz
-80个通道同时工作在36.30,or 25GHz
◆带宽和通道数可以灵活升级
◆ 可以精准同步多个采集模块(通道间的抖动为130fsms)
◆ 服务器级别的CPU(有效时钟33.6GHz,高达192GB内存)
◆ 超级高稳定的时钟(50fsrmb)
◆ 4.9 ps(20-80%)上升时间
◆ 14.1 Gb/s硬件串行触发
在线咨询
服务热线
0755-83248861
分享至
产品描述
LabMaster 10 Zi-A系列示波器比
| 产品 | 带宽 | 通道数 | 最大存储器深度 | 采样率 | 典型应用 |
|---|---|---|---|---|---|
LabMaster 10- 20 Zi-A ?？榛静ㄆ?/span> | 20 GHz | 高达 80 @ 20 GHz | 512 Mpts/Ch | 80 GS/s | 高速串行数据测试、DDR4 内存测试 |
LabMaster 10-25- Zi-A 模块化示波器 | 25 GHz | 高达 80 @ 25 GHz | 512 Mpts/Ch | 80 GS/s | PCIe 4.0/5.0 测试、USB4、Thunderbolt 4 |
LabMaster 10-30 Zi-A ?？榛静ㄆ?/span> | 30 GHz | 高达 80 @ 30 GHz | 512 Mpts/Ch | 80 GS/s | PCIe 5.0 测试、高速网络、存储接口 |
LabMaster 10-36 Zi-A ?？榛静ㄆ?/span> | 36 GHz | 高达 80 @ 36 GHz | 512 Mpts/Ch | 80 GS/s | PCIe 5.0/6.0 测试、DDR5 内存测试 |
LabMaster 10-50 Zi-A ?？榛静ㄆ?/span> | 50 GHz | 高达 40 @ 50 GHz | 1024 Mpts/Ch | 160 GS/s | 高端芯片验证、光学调制分析 |
LabMaster 10-59 Zi-A ?？榛静ㄆ?/span> | 59 GHz | 高达 40 @ 59 GHz | 1024 Mpts/Ch | 160 GS/s | 高端芯片验证、光学调制分析 |
LabMaster 10-65 Zi-A ?？榛静ㄆ?/span> | 65 GHz | 高达 40 @ 65 GHz | 1024 Mpts/Ch | 160 GS/s | 超高速串行数据、先进封装测试 |
LabMaster 10-100 Zi-A ?？榛静ㄆ?/span> | 100 GHz | 高达 20 @ 100 GHz | 1536 Mpts/Ch | 240 GS/s | 112G PAM4、太赫兹应用、前沿科研 |
主要技术指标 | |
输入通道 | 4到80 |
带宽 | 20 - 100 GHz |
分辨率 | 8 bit |
最大采样率 | 240 GS/s 采样率 |
最大内存 | 1536 Mpts |
内存 | 20 Mpts – 512天内 Mpts |
极致的高带宽性能
?高达100 GHz
?多达 80 个通道 @ 36 GHz
?高达 240 GS/s
?高达 512 Mpts/通道
?50 fs rms 采样时钟（固有）抖
?所有通道之间的抖动<130 fs rms

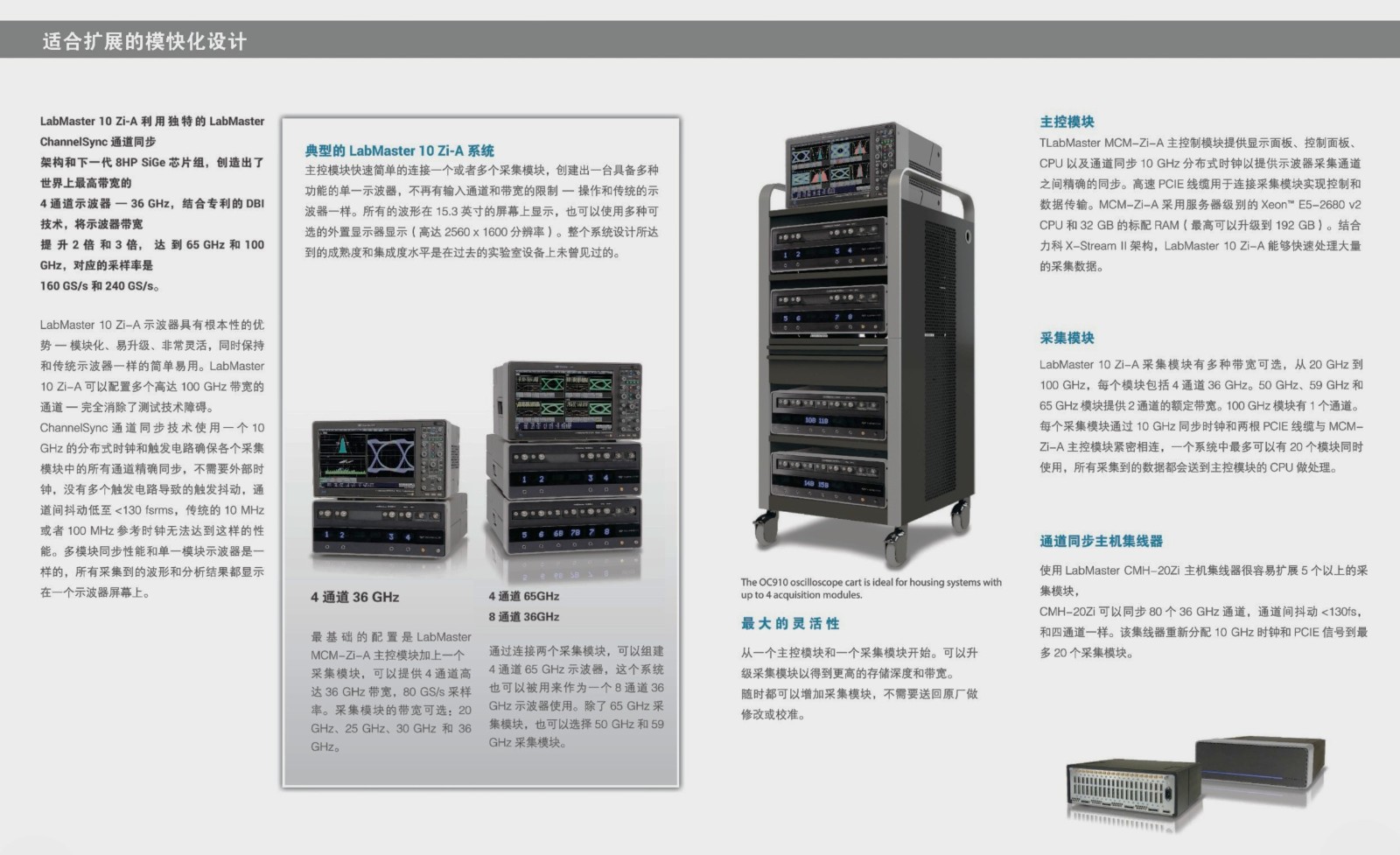

LabMaster 10 Zi 模块化系统重新定义了示波器的性能和功能。
?在最高带宽可进行多通道操作
◆20 个通道 @ 100 GHz
◆40 个通道 @ 65、60、59 或 50 GHz
◆80 个通道 @ 36、30 或 25 GHz带宽和通道升级灵活性
?ChannelSync 用于所有采集?？榈木吠?/span>
?所有通道之间<130 fs rms 抖动
?服务器级 CPU，带 32 GB RAM 标准
?超高稳定性采样时钟，抖动<50 fs rms
?4.9 ps (20-80%) 上升时间
?14.1 Gb/s 硬件串行触发
