主要功能

• 静态功率分析 - 类似于专用功率分析仪

• 动态功率分析——获取更多信息

• 完整的测试范围——控制系统、动力部分、电机

• 全面的机械接口

• 谐波计算选项

• 矢量显示选项 (THREEPHAVECTOR)

• 波形变换选项 (THREEPHASEdq0)

• 带 OscilloSYNC? 的 16 个通道

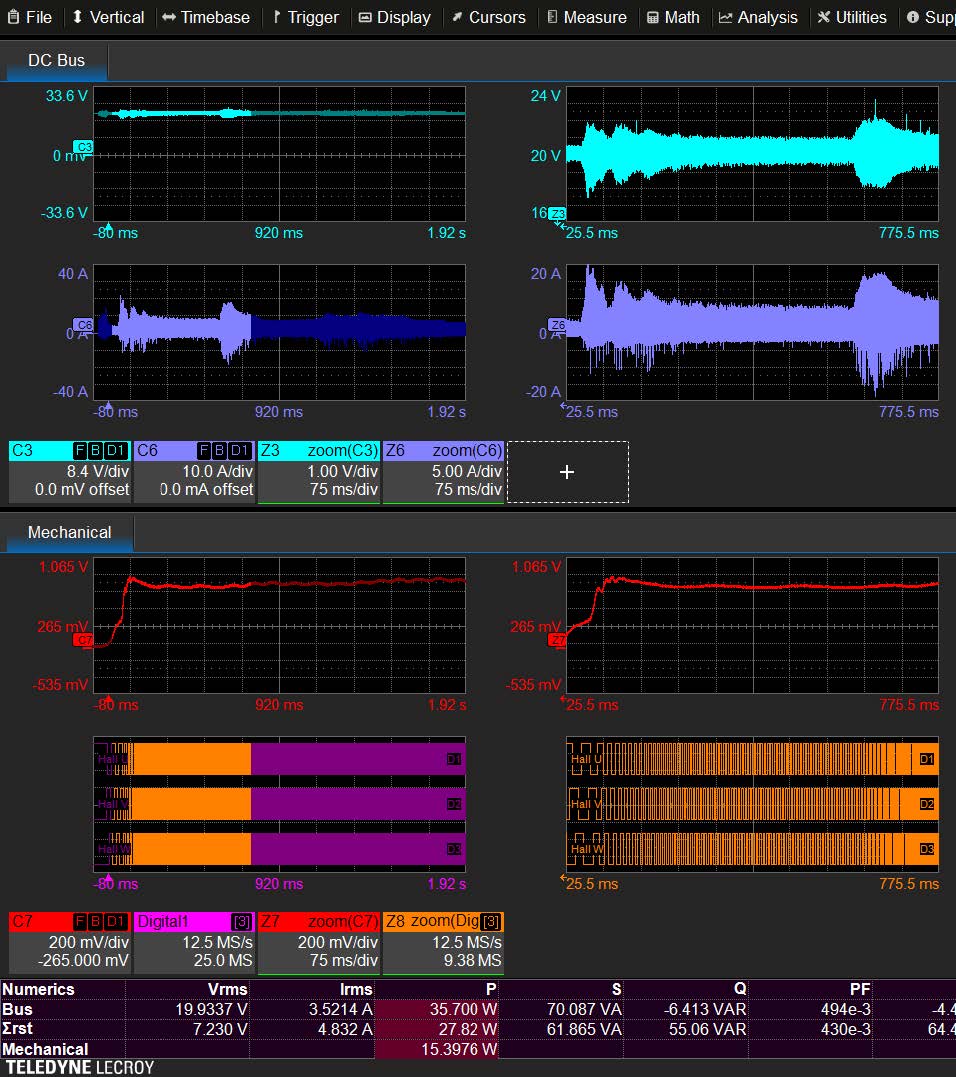

静态功率分析

平均值数值表显示恒定负载、速度和扭矩操作条件下短（或长）时间段的电压、电流、功率、速度、扭矩等值 - 就像专用功率分析仪仪器提供的一样。

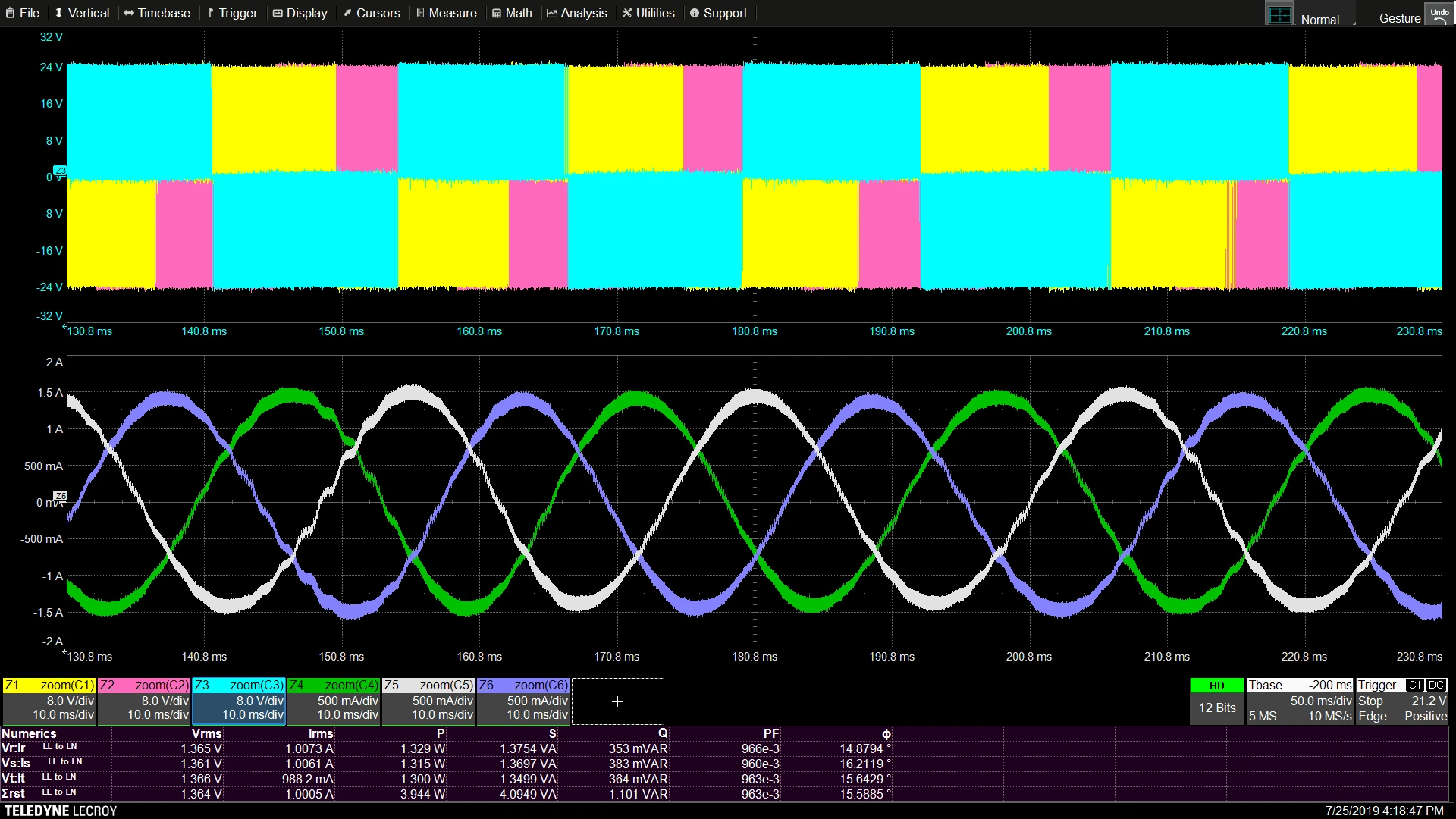

动态功率分析

长时间捕获数千次电源循环。 每周期波形视图可帮助您了解动态行为。 使用 Zoom+Gate 隔离和关联功率行为，以在动态负载、速度和扭矩运行条件下控制系统运行。

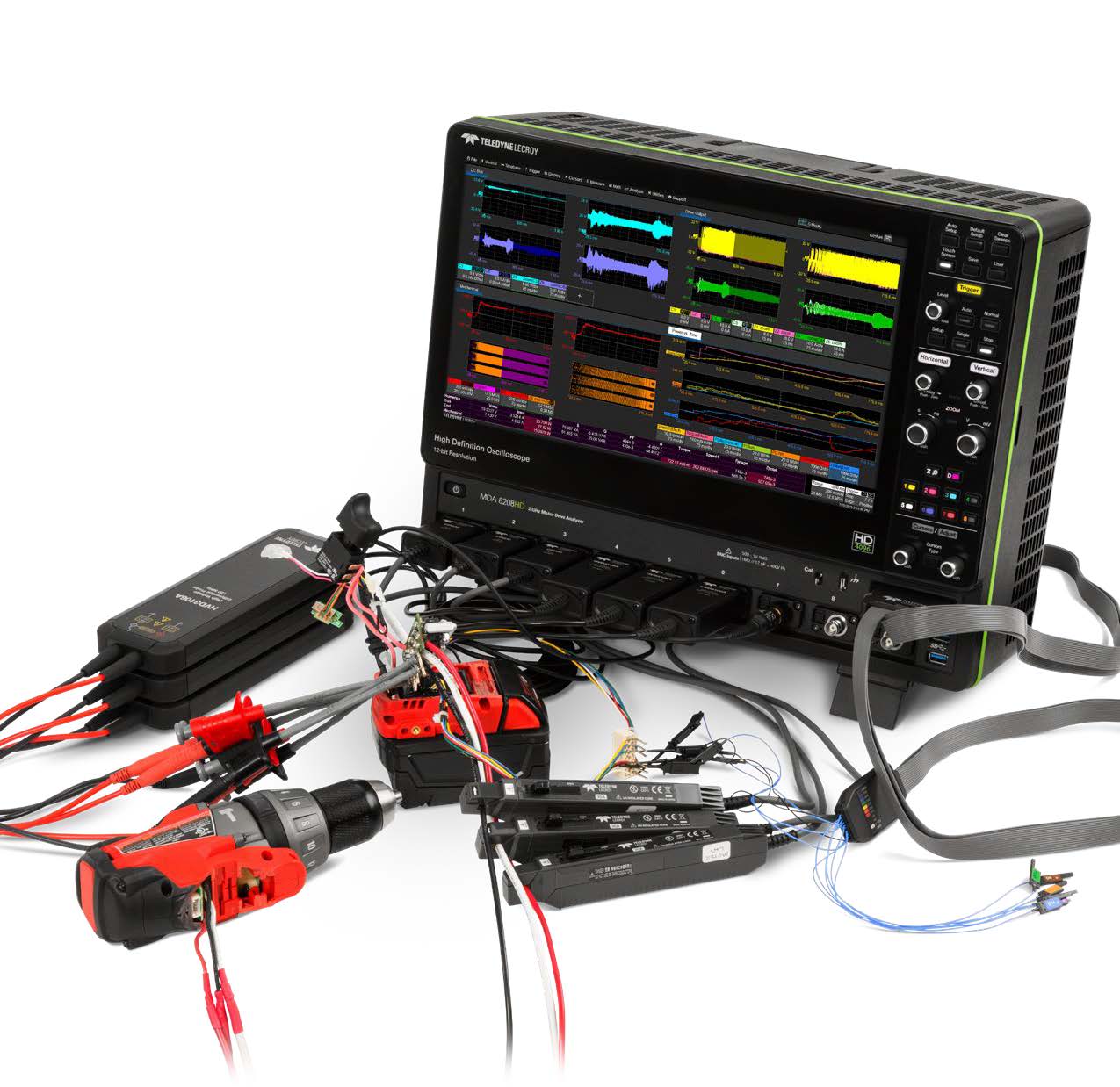

完整的测试范围

采集和显示来自电源和嵌入式控制系统的模拟、数字和串行数据信号。 在短至单个设备开关周期的时间段内，将电力系统行为与控制系统活动相关联。

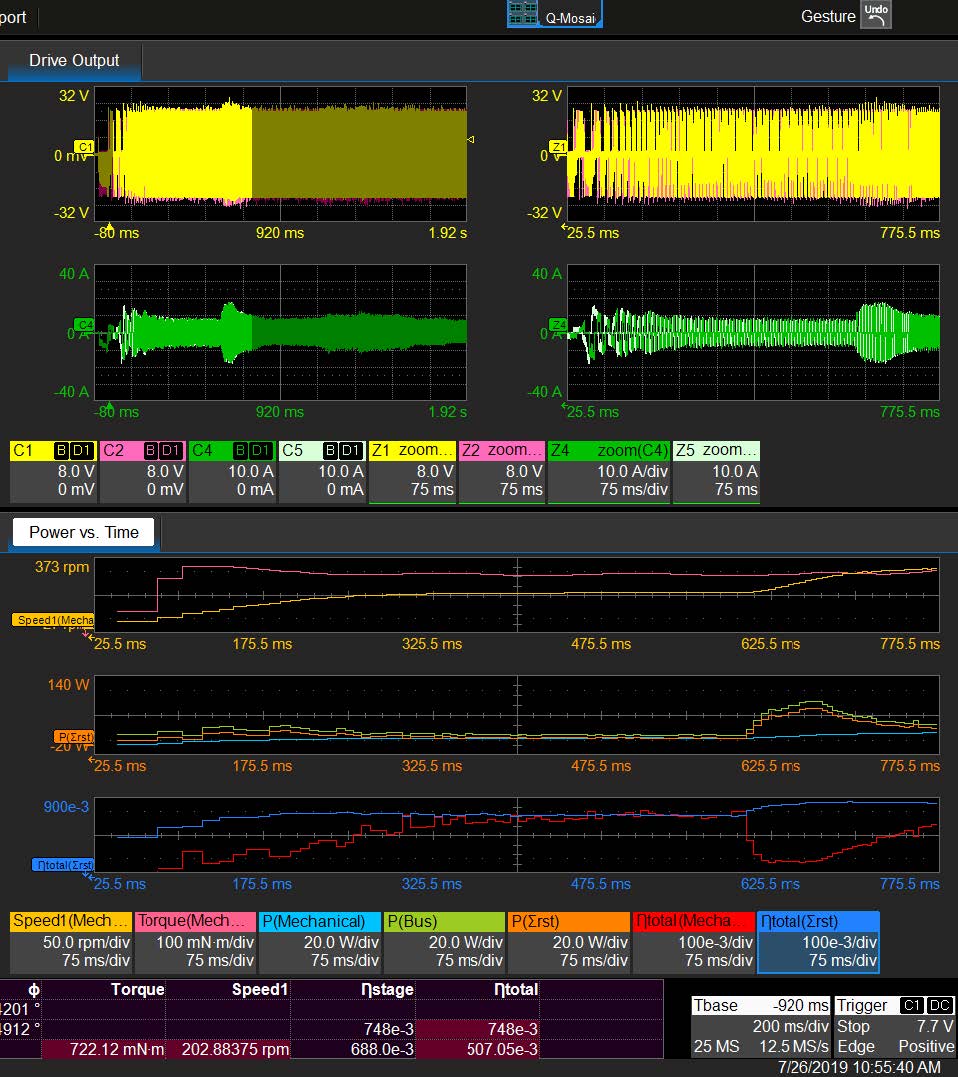

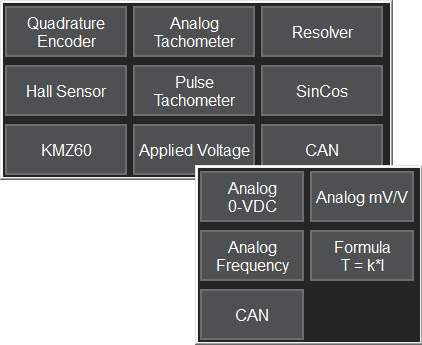

全面的机械接口

支持九个速度、四个角度和五个扭矩传感器 - 大多数仅由电机驱动分析器支持。 在没有连接外部传感器的情况下计算工作台的机械功率。

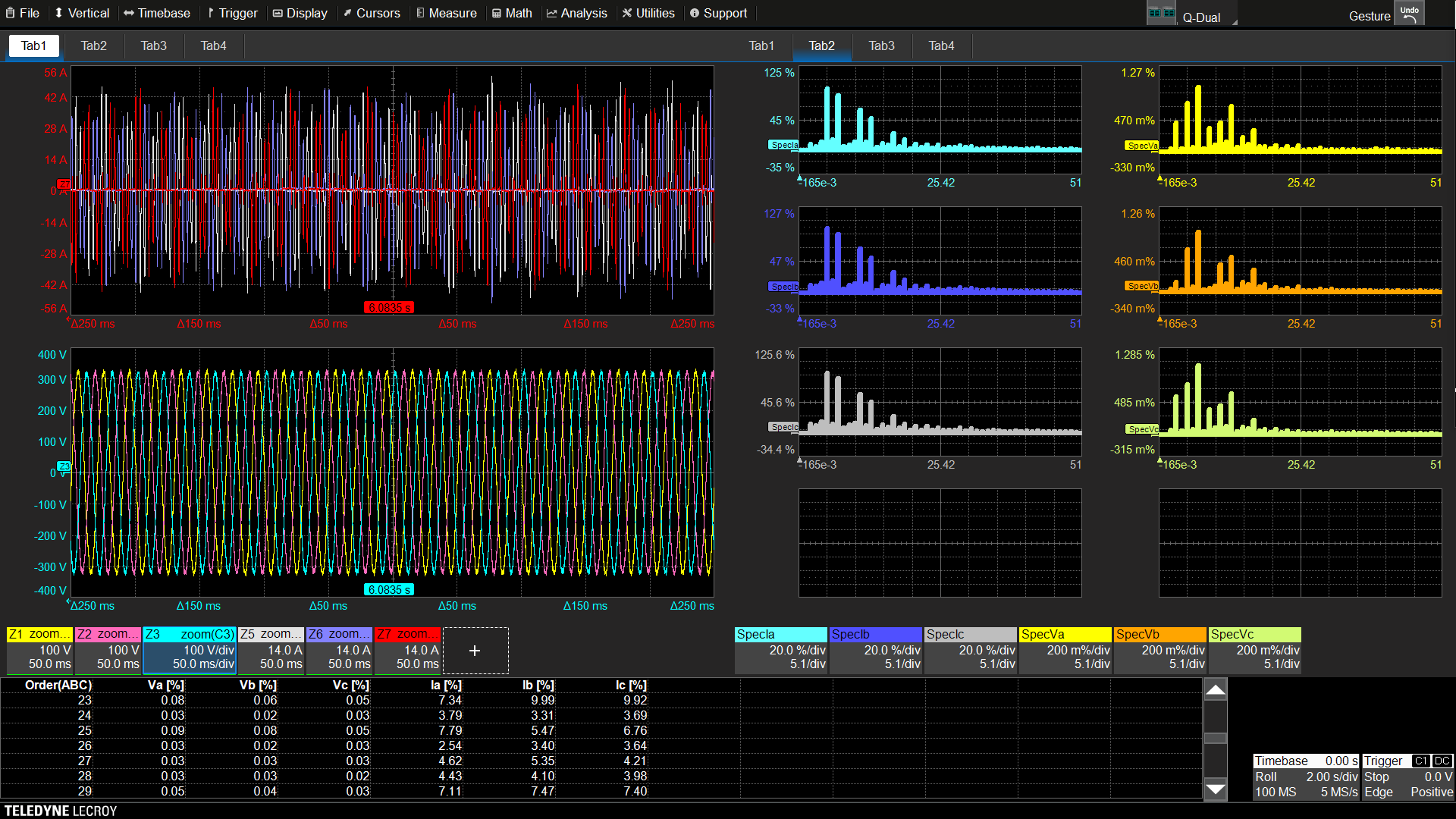

谐波计算选项

严谨的软件 DFT 方法可精确分离所需的频率内容。 提供 THD 数值计算和每周期波形、谐波次数表和频谱显示（最多同时显示九个）。

三相矢量显示选项

两个同时矢量显示允许三相系统电压和电流的可视化。 矢量信息可以进行谐波过滤，并与 Zoom+Gate 兼容，以显示动态或长时间采集期间的矢量变化。

波形变换选项 (THREEPHASEdq0)

支持两个同时的 αβγ (Clarke) 和 dq0 (Park) 实时变换，具有 XY 绘图功能，可用于 d vs. q 和 α vs. β 分量

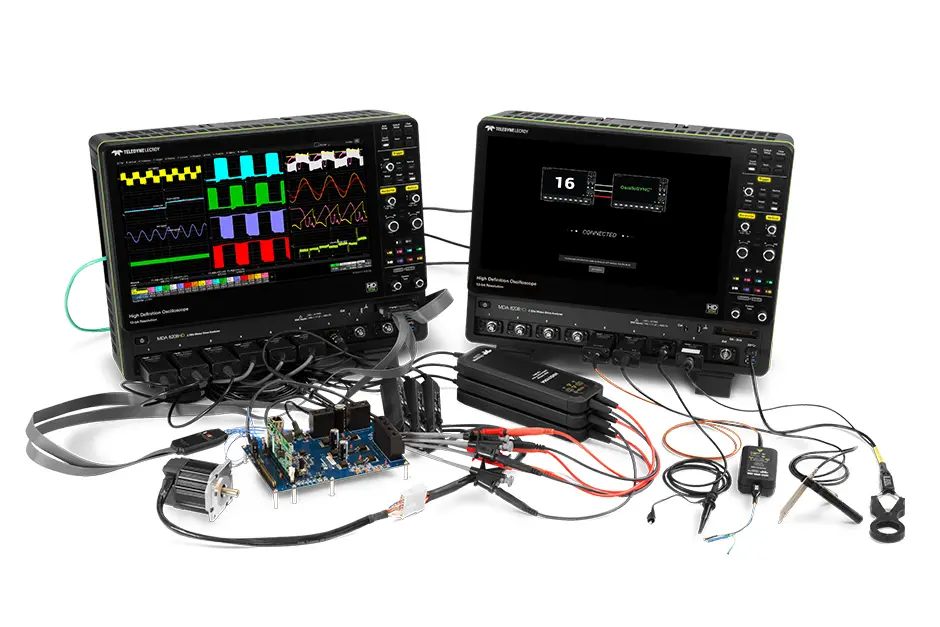

带 OscilloSYNC? 的 16 个通道

使用 OscilloSYNC 示波器同步功能在单个显示器上查看和控制 16 个模拟通道。 设置非常简单——这就像拥有一个 16 通道采集系统，并且能够独立使用每个示波器或 MDA。
