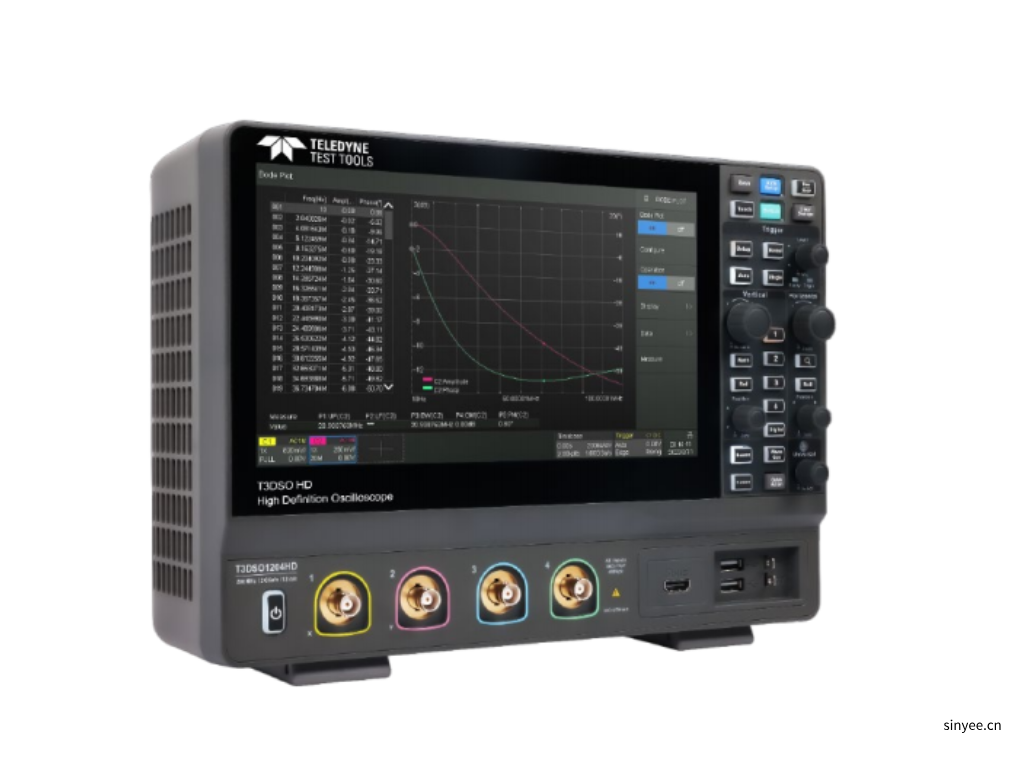

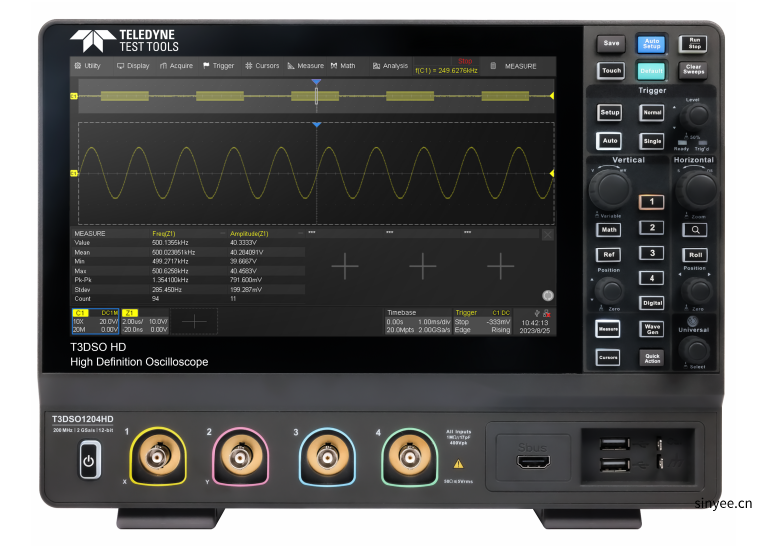

T3DSO1000HD数字示波器100–200 MHz
型号：T3DSO1000HD
T3DSO1000hd 4通道示波器，带宽 100 200MHz，12 位高分辨率搭配 2GS s 采样率，100Mpts 深存储，波形捕获率最高达 50 万 wfm s，低噪声且触发灵敏。
◆ 带宽：100MHz、200MHz
◆ 垂直分辨率：12bit
◆ 通道：4路模拟，16路数字(选配)
◆ 采样率：500MS/s for 4ch，1GS/s for 2 ch，2GS/sfor 1ch
◆ 存储深度：25Mpts for 4ch，50Mpts for 2ch，100Mpts for 1ch
◆ 10.1”触摸显示屏
◆ 标配pass/fail功能，自动化测试，测试结果可追溯
◆ 强大的串行解码分析，支持的协议包括I2C、SPI、UART-CAN、LIN、CANFD(仅解码)、FlexRay(仅解码)
◆ 选配外置50 MHz任意波形发生器
◆ 丰富的T3系列探头支持
在线咨询
服务热线
0755-83248861
分享至
产品描述
主要技术指标 | |
带宽 | 100 MHz - 200 MHz |
输入通道 | 4 |
最大采样率 | 2 GS/s 采样率 |
分辨率 | 12-bit |
内存 | 100 Mpts |
T3DSO1000HD 系列示波器型号比较
| 产品 | 带宽 | 通道数 | 最大存储器深度 | 采样率 | 适配探头 |
|---|---|---|---|---|---|
T3DSO1104HD 示波器 | 100 MHz | 4 个模拟通道 | 100 Mpts | 2 GS/s | T3PP350 |
T3DSO1204HD 示波器 | 200 MHz | 4 个模拟通道 | 100 Mpts | 2 GS/s |

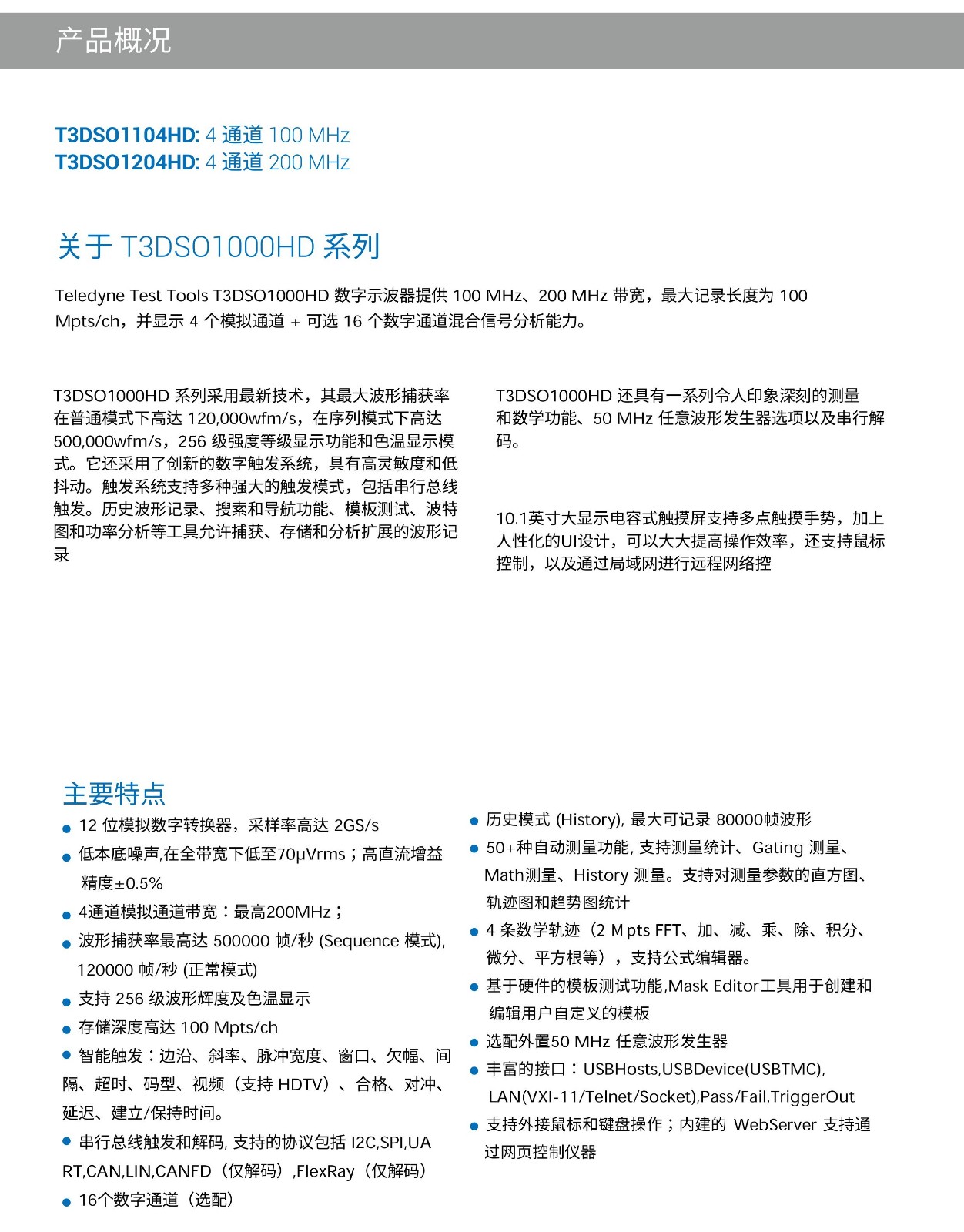

概述
此 T3DSO1000HD 系列采用最新技术，最大波形捕获率高达 120,000 wfm/s（正常模式，最高 500,000 wfm/sin 序列模式），256 级亮度等级显示功能以及色温显示模式。它还采用了创新的数字触发系统，灵敏度高，抖动低。触发系统支持多种强大的触发模式，包括串行总线触发。历史波形记录、搜索和导航功能、模板测试、波特图、功率分析和直方图等工具允许捕获、存储和分析扩展的波形记录，所有这些都是该系列的标准配置，从而为工程师和学生提供了功率分析工具。
10.1英寸大显示屏电容式触摸屏支持多点触摸手势，加上用户友好的UI设计，可以大大提高操作效率。它还支持鼠标控制和通过局域网进行远程网络控制。
主要功能
■ 12-bit 采样率高达 2 GSa/s 的模数转换器
■ 前端噪声基底为 70 μVrms @ 200 MHz 带宽，直流增益精度为 0.5 %
■ 4 个模拟通道，带宽高达 200 MHz

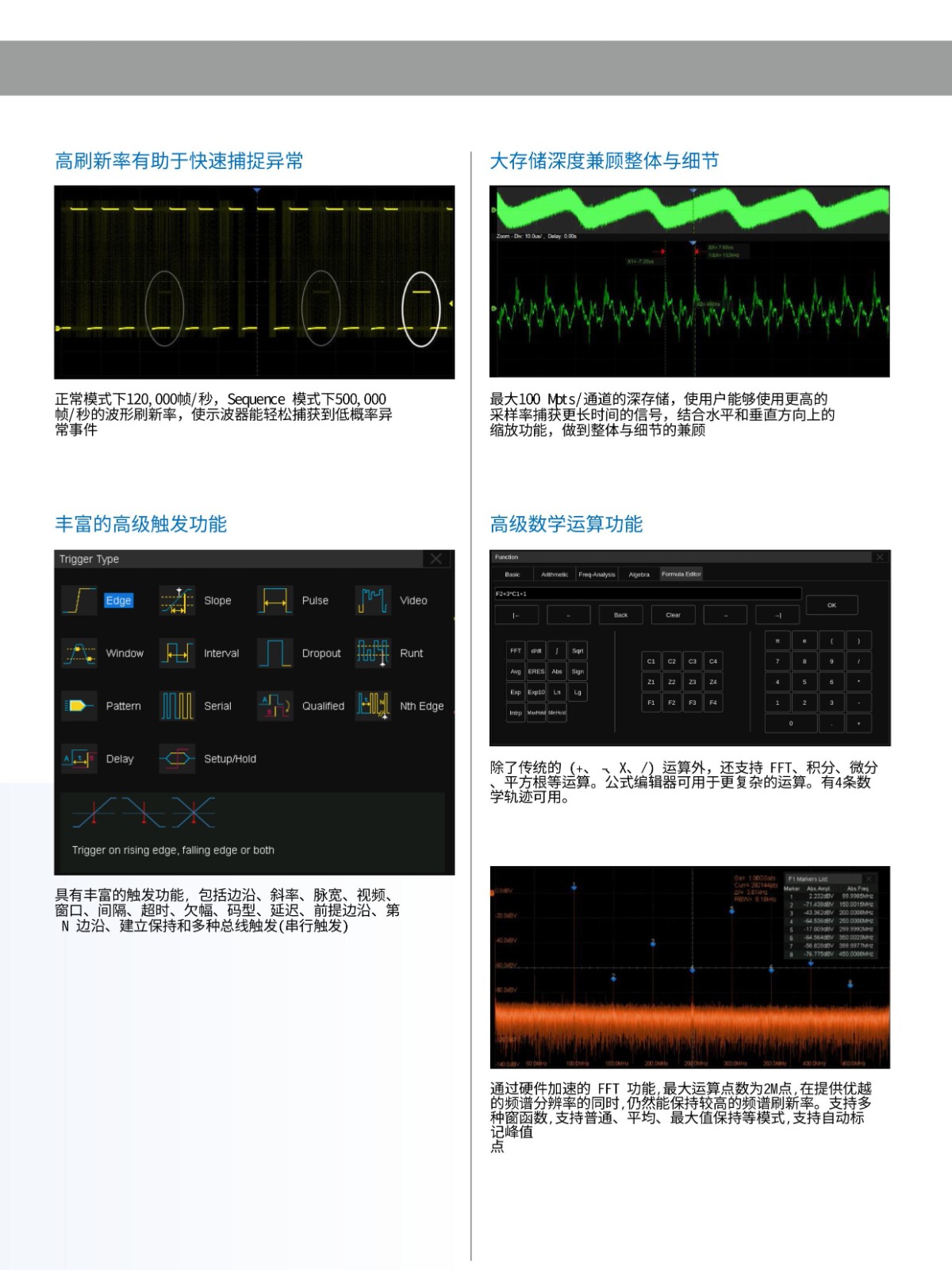

■ 波形捕获率高达120,000 wfm/s（正常模式），500,000 wfm/s（序列模式）
■ 支持256级亮度等级和色温显示模式
■ 高达 100个 Mpts/ch 记录长度
■ 串行总线触发和解码器，标准支持协议 I2C、SPI、UART、CAN、LIN、CAN FD（仅解码）、FlexRay（仅解码）。

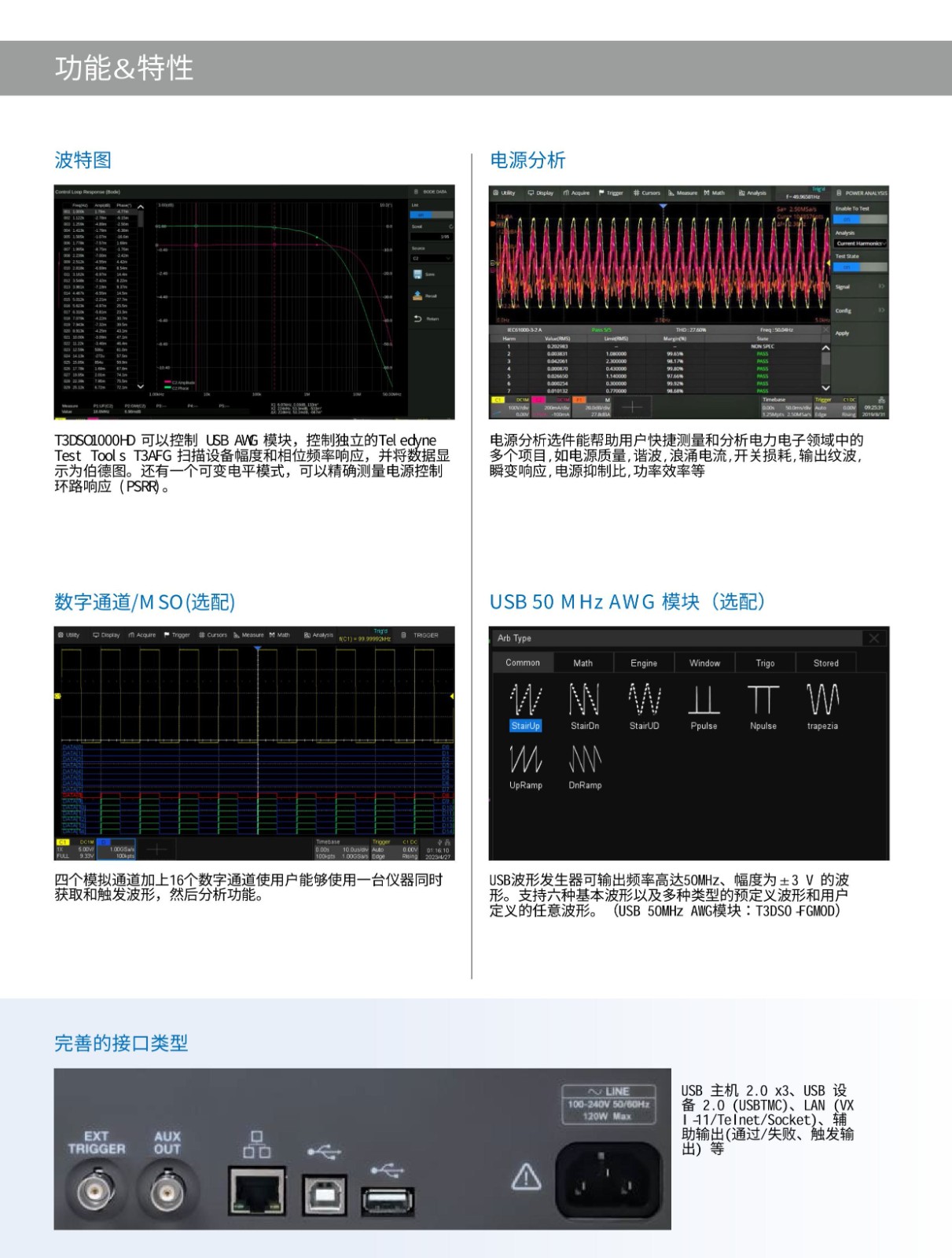

■ 标准功率分析和波特图功能。
■ MSO – 16 个数字通道（可?。?/span>
■ 历史波形记录（History）功能，最大记录波形长度80,000帧
■ 自动测量 50 多个参数，支持直方图、轨迹、趋势、门控测量统计以及数学、历史和参考测量
■ 4 条数学轨迹 (2 Mpts FFT、加、减、乘、除、积分、微分、平方根等）、支持公式编辑器

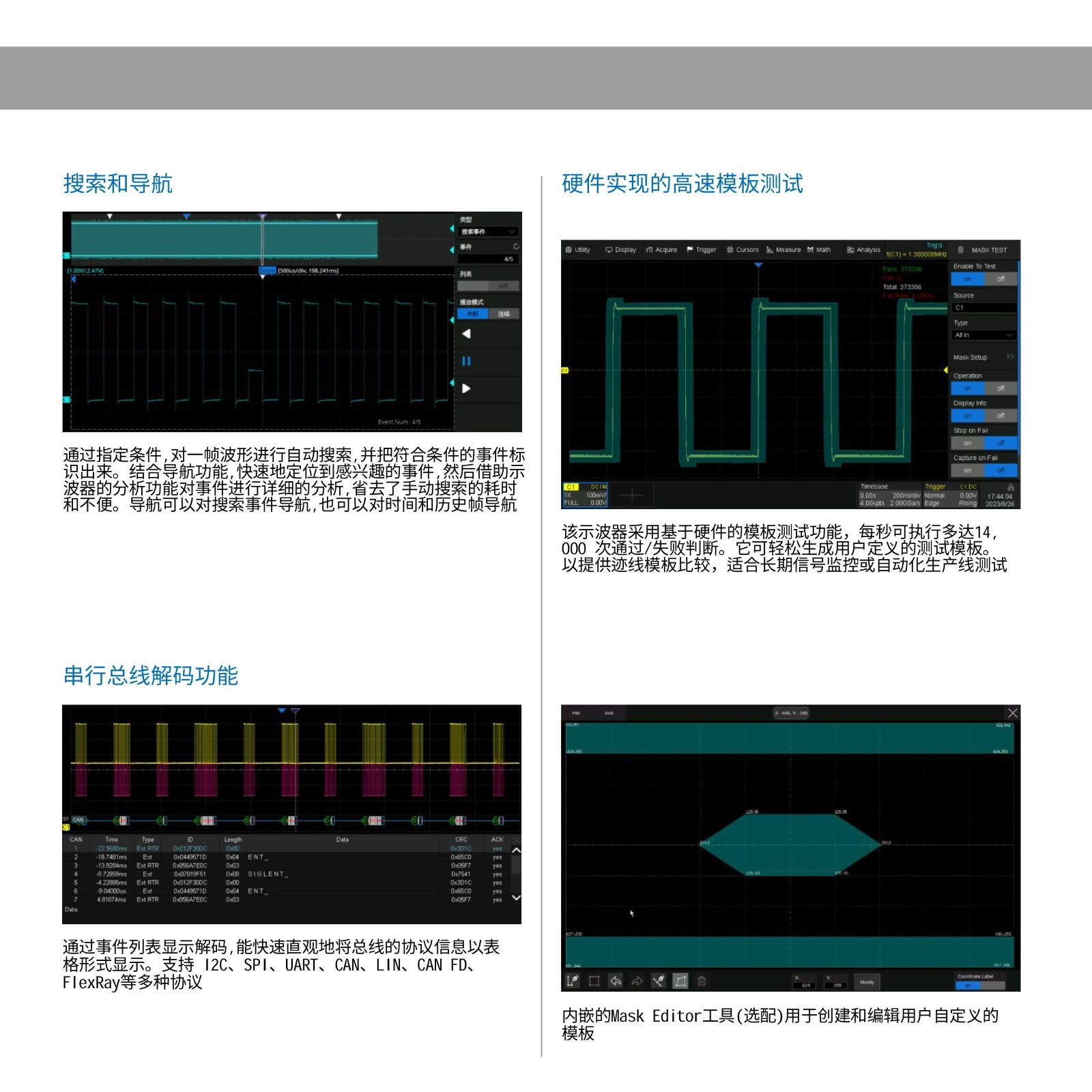

■ 基于硬件的高速平均值、ERES；基于硬件的高速模板测试功能，带有用于创建用户定义模板的模板编辑器工具
■ 内置 50 MHz 波形发生器软件。需要选配 T3DSO1000-FGMOD-A 硬件激活。
■ 接口包括：USB 主机、USB 设备 (USBTMC)、LAN (VXI-11/Telnet/Socket)、通过/失败、触发输出
■ 内置 Web 服务器支持使用 Web 浏览器通过 LAN 端口进行远程控制。支持 SCPI 远程控制命令。支持外接鼠标和键盘
