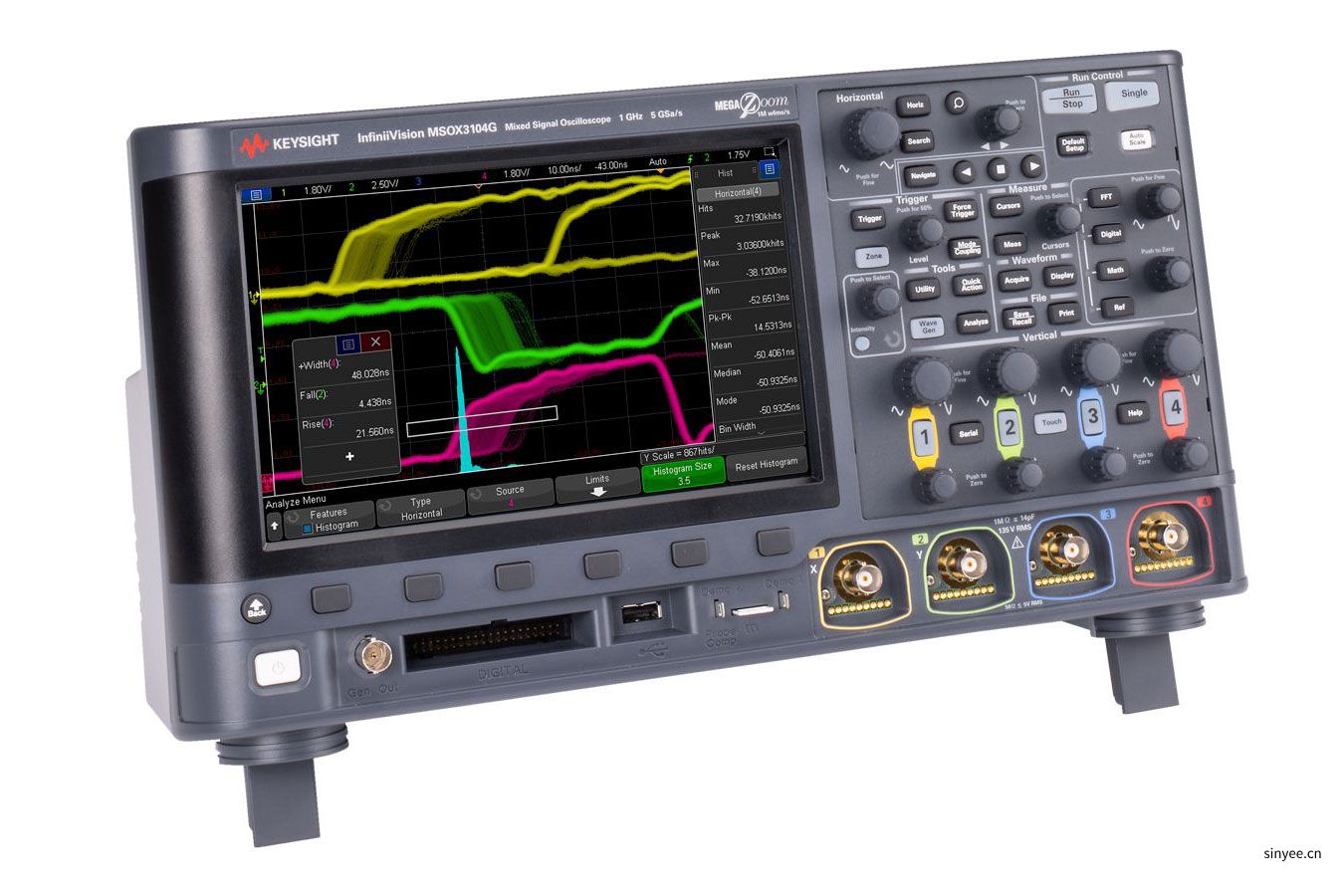

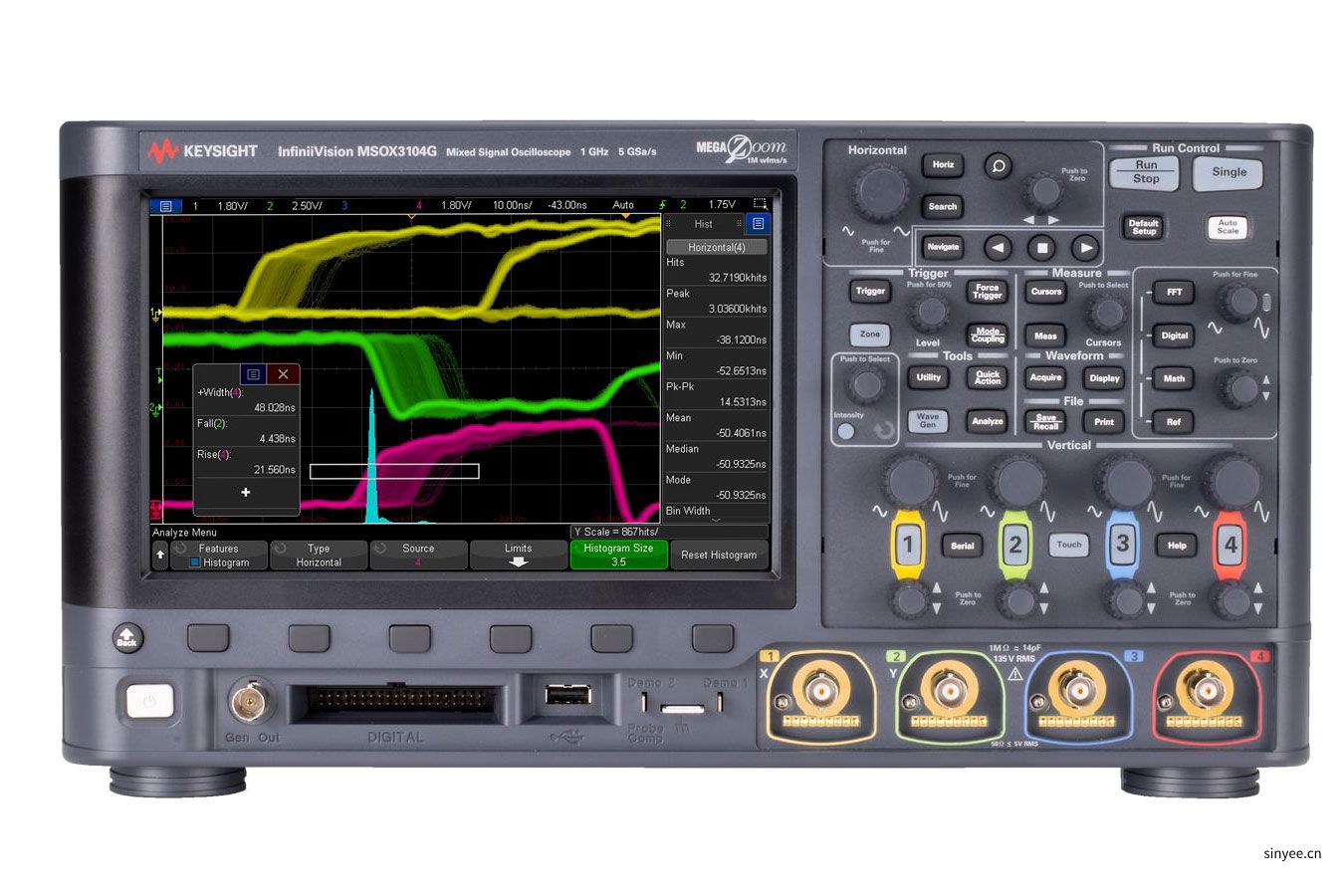

是德InfiniiVision 3000GX系列示波器（200MHz-1.5GHz带宽）
型号：InfiniiVision 3000GX
3000G X 系列将我们的一些高端技术带到入门级示波器上，可以提供带宽覆盖 100 MHz 到 1 GHz 的 20 种型号
◆ 带宽：100 MHz 至 1 GHz
◆ 采样率：5 GSa/s
◆ 存储深度：4 Mpts
在线咨询
服务热线
0755-83248861
分享至
产品描述
功能更先进，使用更简便

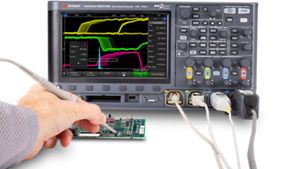

Keysight 3000G X 系列示波器支持您快速、轻松地执行可靠的测量。 3000G X 系列将我们的一些高端技术带到入门级示波器上，可以提供带宽覆盖 100 MHz 到 1 GHz 的 20 种型号，并配有直观的 8.5 英寸电容式触摸屏用户界面。 凭借每秒 1,000,000 个波形的超快波形捕获率，您能够捕获难以捉摸的毛刺和异常。 通过结合使用自动化软件、波形和测量直方图以及区域触摸触发功能，就可以一步轻松完成先进的测量—— 您只需用手指在屏幕上画个方框即可实现?！?/span>
一站式满足您的所有需求
3000G X 系列示波器具有进行通用电子设计所需的各种功能和软件，开箱即可使用。 它包含的软件、探头、其他先进功能（如直方图和区域触摸触发功能）和技术支持非常适合用于研发调试、低速串行设计和测试以及电源完整性测试，能够为教学实验室培训工程师提供理想的仪器。
自动化软件

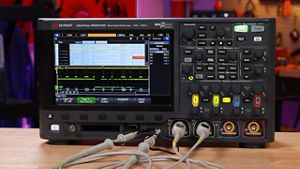

嵌入式软件包（D3000GENB）
Keysight InfiniiVision 示波器的嵌入式软件包能够对嵌入式和混合信号设计中常用的各种串行总线进行协议触发和解码。 该软件包还支持其他高级分析功能，可用于测试当今的电子设计。
它具有以下特点：
● I2C,串行外设接口（SPI）,通用异步收发信机（UART）,推荐标准 232（RS232）/推荐标准 485（RS485）,I2S 和通用串行总线供电（USB-PD）触发和解码
● 基于硬件的模板极限和测量极限测试
● 频率响应分析（波特图）
● HDTV 视频分析
● 双总线时间交织协议列表显示
自动化软件

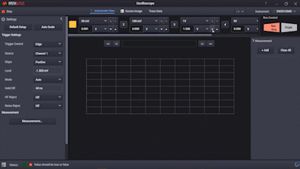

PathWave BenchVue 示波器软件（BV004B）
在 PC 上运行的 PathWave BenchVue 示波器软件让您无需额外编程，即可轻松地连接和控制示波器，捕获和查看示波器上的测量数据。 您能够使用这个软件完成以下任务：
● 通过云连接和控制示波器
● 记录数据、屏幕快照和系统状态
● 以指定的格式导出测量数据
● 制作原型并创建自定义的自动化测试序列
● 保存和复制仪器配置，获得可重复的测试结果
● 同时呈现多种类型的仪器测量结果

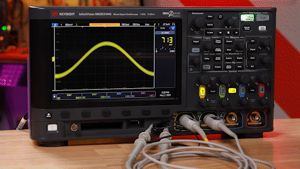

直方图
是德科技将高端 InfiniiVision 6000 X 系列的卓越性能带到 3000G X 系列上
使用波形和测量直方图分析抖动和噪声的统计分布。
使用示波器的触摸屏查看时序抖动和垂直噪声的静态直方图。 要访问视图，只需在重复捕获和更新的波形的水平或垂直分段上绘制一个矩形“切片”。

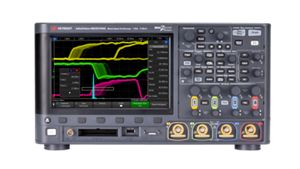

七合一仪器
多功能 3000G X 系列
Keysight 3000G X 系列不仅仅是一台示波器。 它还综合了其他仪器的功能，在体积不变的前提下可以提供更多功能，帮助您节省宝贵的工作台空间。 所有这些仪器的功能都是 3000G X 系列的标准配置，例如：

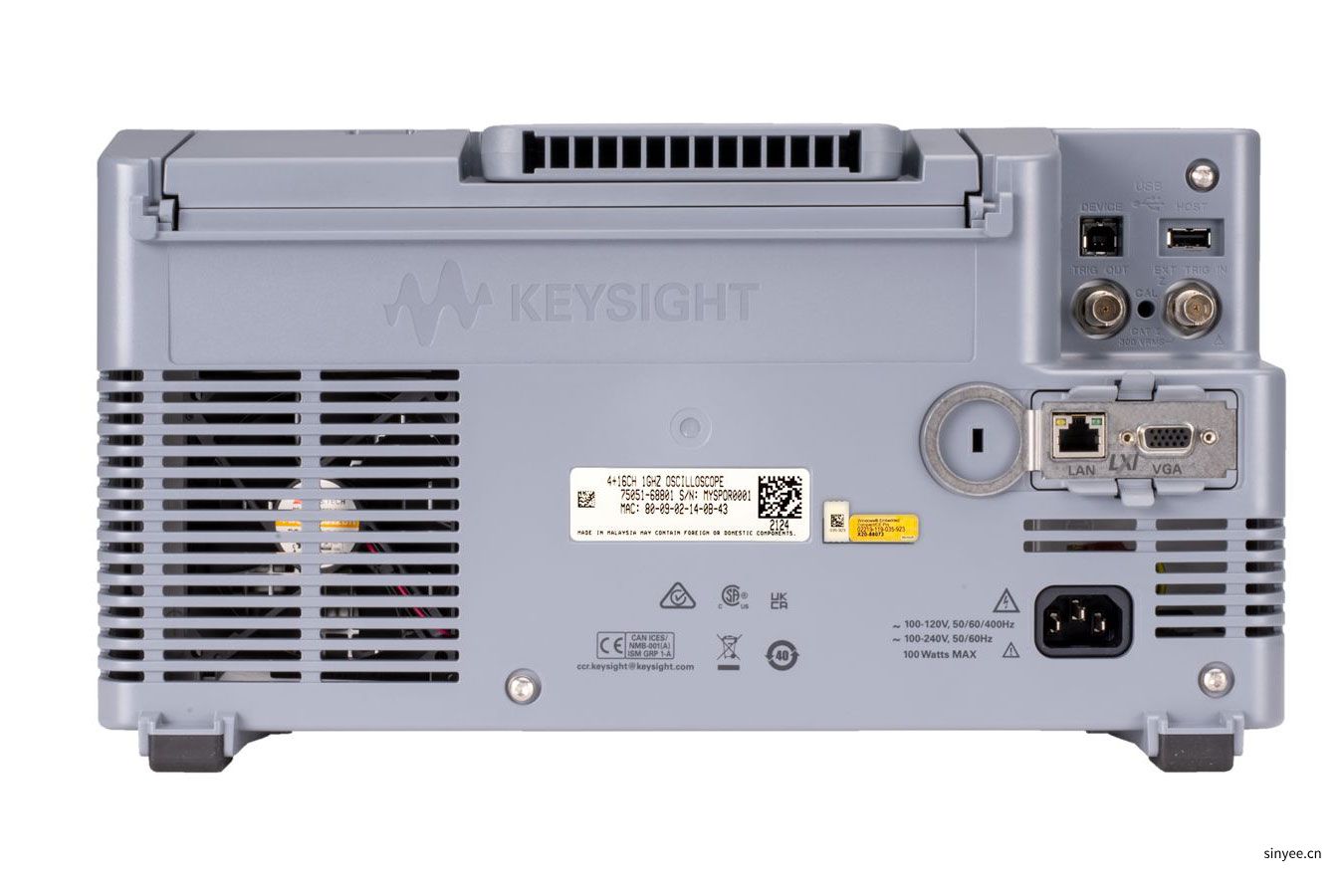

● 示波器（包括局域网（LAN）和视频图形阵列（VGA）连通性?？椋?/span>
● 协议分析仪
● 混合信号示波器（MSO），添加了 16 个数字通道（MSO 型号上的标配）
● 频率响应分析仪（波特图）
● 20 MHz 任意波形发生器
● 三位数字电压表
● 八位计数器和累加器
探头
立即开始使用 Keysight 3000G X 系列示波器标配的探头：

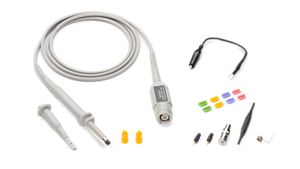

● N2843A 无源探头具有 500 MHz 带宽、10:1 衰减比和 10 MΩ 高输入电阻（每通道标配 1 个）
● N2756A 16 数字通道 MSO 电缆（MSO 型号上的标配）
您是否需要其他功能？ 是德科技为 InfiniiVision 和 Infiniium 系列示波器提供了广泛的电压、电流和光探测解决方案。
查找适合您的型号
| 型号 | 简述 | 带宽 | 模拟通道 | 最大采样率 | 最大存储器深度 | 波形更新速率 | Protocol Trigger & Decodes |
|---|---|---|---|---|---|---|---|
DSOX3012G | DSOX3012G 100 MHz 示波器提供了 2 个模拟通道、4 Mpts 存储器和 1,000,000 波形/秒的捕获率，以及 8.5 英寸电容触摸屏和区域触摸触发功能，同时标配嵌入式软件，其中可提供波形和测量直方图。 | 100 MHz | 2 | 5 GSa/s | 4 Mpts | 1,000,000 wfms/s | I2C|SPI|RS232/422/485/UART|CAN|CAN FD|LIN|SENT|CXPI|FlexRay|MIL-STD 1553|ARINC 429|USB PD|I2S|user-definable NRZ|user-definable Manchester |
MSOX3012G | MSOX3012G 100 MHz 示波器提供了 2 个模拟通道和 16 个数字通道、4 Mpts 存储器和 1,000,000 波形/秒的捕获率，以及 8.5 英寸电容触摸屏和区域触摸触发功能，同时标配嵌入式软件，其中可提供波形和测量直方图。 | 100 MHz | 2 | 5 GSa/s | 4 Mpts | 1,000,000 wfms/s | I2C|SPI|RS232/422/485/UART|CAN|CAN FD|LIN|SENT|CXPI|FlexRay|MIL-STD 1553|ARINC 429|USB PD|I2S|user-definable NRZ|user-definable Manchester |
DSOX3014G | DSOX3014G 100 MHz 示波器提供了 4 个模拟通道、4 Mpts 存储器和 1,000,000 波形/秒的捕获率，以及 8.5 英寸电容触摸屏和区域触摸触发功能，同时标配嵌入式软件，其中可提供波形和测量直方图。 | 100 MHz | 4 | 5 GSa/s | 4 Mpts | 1,000,000 wfms/s | I2C|SPI|RS232/422/485/UART|CAN|CAN FD|LIN|SENT|CXPI|FlexRay|MIL-STD 1553|ARINC 429|USB PD|I2S|user-definable NRZ|user-definable Manchester |
MSOX3014G | MSOX3014G 100 MHz 示波器提供了 4 个模拟通道和 16 个数字通道、4 Mpts 存储器和 1,000,000 波形/秒的捕获率，以及 8.5 英寸电容触摸屏和区域触摸触发功能，同时标配嵌入式软件，其中可提供波形和测量直方图。 | 100 MHz | 4 | 5 GSa/s | 4 Mpts | 1,000,000 wfms/s | I2C|SPI|RS232/422/485/UART|CAN|CAN FD|LIN|SENT|CXPI|FlexRay|MIL-STD 1553|ARINC 429|USB PD|I2S|user-definable NRZ|user-definable Manchester |
DSOX3022G | DSOX3022G 200 MHz 示波器提供了 2 个模拟通道、4 Mpts 存储器和 1,000,000 波形/秒的捕获率，以及 8.5 英寸电容触摸屏和区域触摸触发功能，同时标配嵌入式软件，其中可提供波形和测量直方图。 | 200 MHz | 2 | 5 GSa/s | 4 Mpts | 1,000,000 wfms/s | I2C|SPI|RS232/422/485/UART|CAN|CAN FD|LIN|SENT|CXPI|FlexRay|MIL-STD 1553|ARINC 429|USB PD|I2S|user-definable NRZ|user-definable Manchester |
MSOX3022G | MSOX3022G 200 MHz 示波器提供了 2 个模拟通道和 16 个数字通道、4 Mpts 存储器和 1,000,000 波形/秒的捕获率，以及 8.5 英寸电容触摸屏和区域触摸触发功能，同时标配嵌入式软件，其中可提供波形和测量直方图。 | 200 MHz | 2 | 5 GSa/s | 4 Mpts | 1,000,000 wfms/s | I2C|SPI|RS232/422/485/UART|CAN|CAN FD|LIN|SENT|CXPI|FlexRay|MIL-STD 1553|ARINC 429|USB PD|I2S|user-definable NRZ|user-definable Manchester |
DSOX3024G | DSOX3024G 200 MHz 示波器提供了 4 个模拟通道、4 Mpts 存储器和 1,000,000 波形/秒的捕获率，以及 8.5 英寸电容触摸屏和区域触摸触发功能，同时标配嵌入式软件，其中可提供波形和测量直方图。 | 200 MHz | 4 | 5 GSa/s | 4 Mpts | 1,000,000 wfms/s | I2C|SPI|RS232/422/485/UART|CAN|CAN FD|LIN|SENT|CXPI|FlexRay|MIL-STD 1553|ARINC 429|USB PD|I2S|user-definable NRZ|user-definable Manchester |
MSOX3024G | MSOX3024G 200 MHz 示波器提供了 4 个模拟通道和 16 个数字通道、4 Mpts 存储器和 1,000,000 波形/秒的捕获率，以及 8.5 英寸电容触摸屏和区域触摸触发功能，同时标配嵌入式软件，其中可提供波形和测量直方图。 | 200 MHz | 4 | 5 GSa/s | 4 Mpts | 1,000,000 wfms/s | I2C|SPI|RS232/422/485/UART|CAN|CAN FD|LIN|SENT|CXPI|FlexRay|MIL-STD 1553|ARINC 429|USB PD|I2S|user-definable NRZ|user-definable Manchester |
DSOX3032G | DSOX3032G 350 MHz 示波器提供了 2 个模拟通道、4 Mpts 存储器和 1,000,000 波形/秒的捕获率，以及 8.5 英寸电容触摸屏和区域触摸触发功能，同时标配嵌入式软件，其中可提供波形和测量直方图。 | 350 MHz | 2 | 5 GSa/s | 4 Mpts | 1,000,000 wfms/s | I2C|SPI|RS232/422/485/UART|CAN|CAN FD|LIN|SENT|CXPI|FlexRay|MIL-STD 1553|ARINC 429|USB PD|I2S|user-definable NRZ|user-definable Manchester |
MSOX3032G | MSOX3032G 350 MHz 示波器提供了 2 个模拟通道和 16 个数字通道、4 Mpts 存储器和 1,000,000 波形/秒的捕获率，以及 8.5 英寸电容触摸屏和区域触摸触发功能，同时标配嵌入式软件，其中可提供波形和测量直方图。 | 350 MHz | 2 | 5 GSa/s | 4 Mpts | 1,000,000 wfms/s | I2C|SPI|RS232/422/485/UART|CAN|CAN FD|LIN|SENT|CXPI|FlexRay|MIL-STD 1553|ARINC 429|USB PD|I2S|user-definable NRZ|user-definable Manchester |
DSOX3034G | DSOX3034G 350 MHz 示波器提供了 4 个模拟通道、4 Mpts 存储器和 1,000,000 波形/秒的捕获率，以及 8.5 英寸电容触摸屏和区域触摸触发功能，同时标配嵌入式软件，其中可提供波形和测量直方图。 | 350 MHz | 4 | 5 GSa/s | 4 Mpts | 1,000,000 wfms/s | I2C|SPI|RS232/422/485/UART|CAN|CAN FD|LIN|SENT|CXPI|FlexRay|MIL-STD 1553|ARINC 429|USB PD|I2S|user-definable NRZ|user-definable Manchester |
MSOX3034G | MSOX3034G 350 MHz 示波器提供了 4 个模拟通道和 16 个数字通道、4 Mpts 存储器和 1,000,000 波形/秒的捕获率，以及 8.5 英寸电容触摸屏和区域触摸触发功能，同时标配嵌入式软件，其中可提供波形和测量直方图。 | 350 MHz | 4 | 5 GSa/s | 4 Mpts | 1,000,000 wfms/s | I2C|SPI|RS232/422/485/UART|CAN|CAN FD|LIN|SENT|CXPI|FlexRay|MIL-STD 1553|ARINC 429|USB PD|I2S|user-definable NRZ|user-definable Manchester |
DSOX3052G | DSOX3052G 500 MHz 示波器提供了 2 个模拟通道、4 Mpts 存储器和 1,000,000 波形/秒的捕获率，以及 8.5 英寸电容触摸屏和区域触摸触发功能，同时标配嵌入式软件，其中可提供波形和测量直方图。 | 500 MHz | 2 | 5 GSa/s | 4 Mpts | 1,000,000 wfms/s | I2C|SPI|RS232/422/485/UART|CAN|CAN FD|LIN|SENT|CXPI|FlexRay|MIL-STD 1553|ARINC 429|USB PD|I2S|user-definable NRZ|user-definable Manchester |
MSOX3052G | MSOX3052G 500 MHz 示波器提供了 2 个模拟通道和 16 个数字通道、4 Mpts 存储器和 1,000,000 波形/秒的捕获率，以及 8.5 英寸电容触摸屏和区域触摸触发功能，同时标配嵌入式软件，其中可提供波形和测量直方图。 | 500 MHz | 2 | 5 GSa/s | 4 Mpts | 1,000,000 wfms/s | I2C|SPI|RS232/422/485/UART|CAN|CAN FD|LIN|SENT|CXPI|FlexRay|MIL-STD 1553|ARINC 429|USB PD|I2S|user-definable NRZ|user-definable Manchester |
DSOX3054G | DSOX3054G 500 MHz 示波器提供了 4 个模拟通道、4 Mpts 存储器和 1,000,000 波形/秒的捕获率，以及 8.5 英寸电容触摸屏和区域触摸触发功能，同时标配嵌入式软件，其中可提供波形和测量直方图。 | 500 MHz | 4 | 5 GSa/s | 4 Mpts | 1,000,000 wfms/s | I2C|SPI|RS232/422/485/UART|CAN|CAN FD|LIN|SENT|CXPI|FlexRay|MIL-STD 1553|ARINC 429|USB PD|I2S|user-definable NRZ|user-definable Manchester |
MSOX3054G | MSOX3054G 500 MHz 示波器提供了 4 个模拟通道和 16 个数字通道、4 Mpts 存储器和 1,000,000 波形/秒的捕获率，以及 8.5 英寸电容触摸屏和区域触摸触发功能，同时标配嵌入式软件，其中可提供波形和测量直方图。 | 500 MHz | 4 | 5 GSa/s | 4 Mpts | 1,000,000 wfms/s | I2C|SPI|RS232/422/485/UART|CAN|CAN FD|LIN|SENT|CXPI|FlexRay|MIL-STD 1553|ARINC 429|USB PD|I2S|user-definable NRZ|user-definable Manchester |
DSOX3102G | DSOX3102G 1 GHz 示波器提供了 2 个模拟通道、4 Mpts 存储器和 1,000,000 波形/秒的捕获率，以及 8.5 英寸电容触摸屏和区域触摸触发功能，同时标配嵌入式软件，其中可提供波形和测量直方图。 | 1 GHz | 2 | 5 GSa/s | 4 Mpts | 1,000,000 wfms/s | I2C|SPI|RS232/422/485/UART|CAN|CAN FD|LIN|SENT|CXPI|FlexRay|MIL-STD 1553|ARINC 429|USB PD|I2S|user-definable NRZ|user-definable Manchester |
MSOX3102G | MSOX3102G 1 GHz 示波器提供了 2 个模拟通道和 16 个数字通道、4 Mpts 存储器和 1,000,000 波形/秒的捕获率，以及 8.5 英寸电容触摸屏和区域触摸触发功能，同时标配嵌入式软件，其中可提供波形和测量直方图。 | 1 GHz | 2 | 5 GSa/s | 4 Mpts | 1,000,000 wfms/s | I2C|SPI|RS232/422/485/UART|CAN|CAN FD|LIN|SENT|CXPI|FlexRay|MIL-STD 1553|ARINC 429|USB PD|I2S|user-definable NRZ|user-definable Manchester |
DSOX3104G | DSOX3104G 1 GHz 示波器提供了 4 个模拟通道、4 Mpts 存储器和 1,000,000 波形/秒的捕获率，以及 8.5 英寸电容触摸屏和区域触摸触发功能，同时标配嵌入式软件，其中可提供波形和测量直方图。 | 1 GHz | 4 | 5 GSa/s | 4 Mpts | 1,000,000 wfms/s | I2C|SPI|RS232/422/485/UART|CAN|CAN FD|LIN|SENT|CXPI|FlexRay|MIL-STD 1553|ARINC 429|USB PD|I2S|user-definable NRZ|user-definable Manchester |
MSOX3104G | MSOX3104G 1 GHz 示波器提供了 4 个模拟通道和 16 个数字通道、4 Mpts 存储器和 1,000,000 波形/秒的捕获率，以及 8.5 英寸电容触摸屏和区域触摸触发功能，同时标配嵌入式软件，其中可提供波形和测量直方图。 | 1 GHz | 4 | 5 GSa/s | 4 Mpts | 1,000,000 wfms/s | I2C|SPI|RS232/422/485/UART|CAN|CAN FD|LIN|SENT|CXPI|FlexRay|MIL-STD 1553|ARINC 429|USB PD|I2S|user-definable NRZ|user-definable Manchester |
可以全面升级，胜任更多工作
随时随地全面升级，获得高达 1 GHz 的带宽、16 个数字通道、专用的示波器应用软件等等，更好地?；つ耐蹲省?使用 InfiniiVision 的硬件解码能力和对串行总线的更广泛支持，加速解码串行总线。

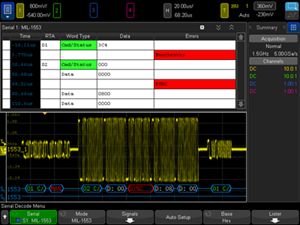

● 软件包 D3000AERB（免费试用）

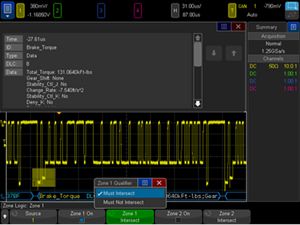

● 汽车软件包 D3000AUTB

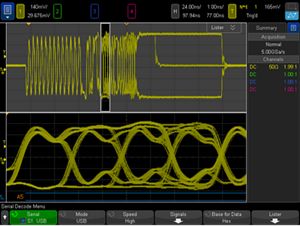

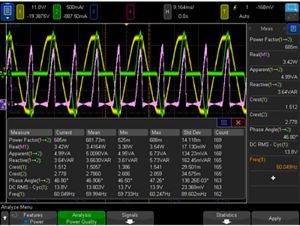

● 功率分析软件包 D3000PWRB
● 通用串行总线（USB）软件包 D3000USBB

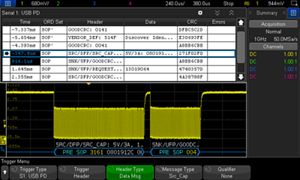

● 旗舰版软件套件 D3000BDLB
信心十足地进行测量
无论是刚接触示波器的新手，还是经验丰富的专业人员，都需要充分了解示波器的工作原理才能打造更好的设计。 是德科技提供丰富的免费技术资源，帮助工程师了解示波器的基本功能和技术指标。
