Paragon neo-S系统级亚纳秒精度800G时钟同步测试方案

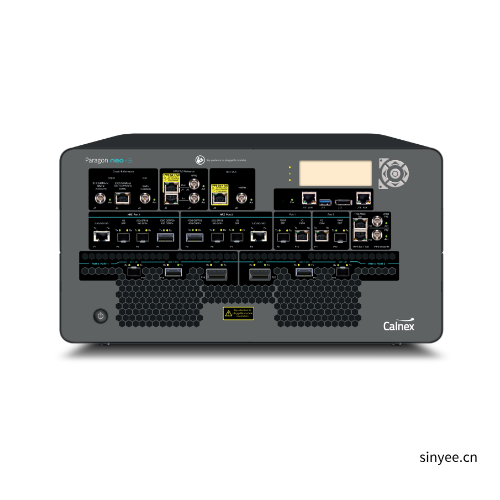

型号：Paragon neo-S
Paragon neo-S是面向未来800GbE时代的先进同步测试解决方案，支持高达800GbE的接口速率，兼容新一代可插拔光?？?，凭借系统级亚纳秒精度能精准应对5G、AI数据中心及超高速网络对极致时序的要求

◆ 测试PTP 和 SyncE 的亚纳秒级高精度
◆ 测试 Class B O-DU 和 ITU-T G.8273.2 Class C/D T-BC
◆ 专为增强型 5G、O-RAN 和数据中心而设计
◆ 数据速率高达 800GbE

产品描述

在不断增长的5G数据需求及人工智能（AI）工作负载性能要求的联合 推动下，400GbE、800GbE等高速以太网接口将得到大规模的应用, 这也带来了高速率网络接口同步性能测试需求和挑战。 Paragon neo-S是用于速率高达800G领先的同步测试解决方，它是为增强型5G和O-RAN定 时标准的严格测试要求以及提高数据中心运营效率的发展要求而设计。 简而言之，Paragon neo-S可以帮助您设计、开发和测试当前及未 来的设备和网络，满足您现在及将来对同步的测试需求。
此外，由于只有在高度精确的时序下才能实现高网络效率和降低数据传输成本，  Paragon neo-S 提供了硬件性能和软件测试方法，使整个测试系统能够实现亚纳秒级 精度 。
Paragon neo-S 还具备极高的兼容性。 随着800GbE所需物理层技术 的逐步变化，可插拔新一代光收发器正在不停迭代。 Paragon neo-S 不仅满足800G同步测试的挑战，也迎合下新一代光收发器发展。

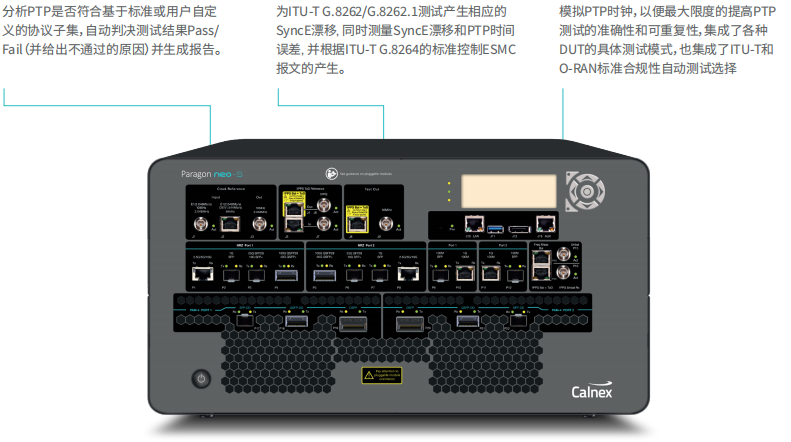

屏幕截图 2026-04-15 134134.png

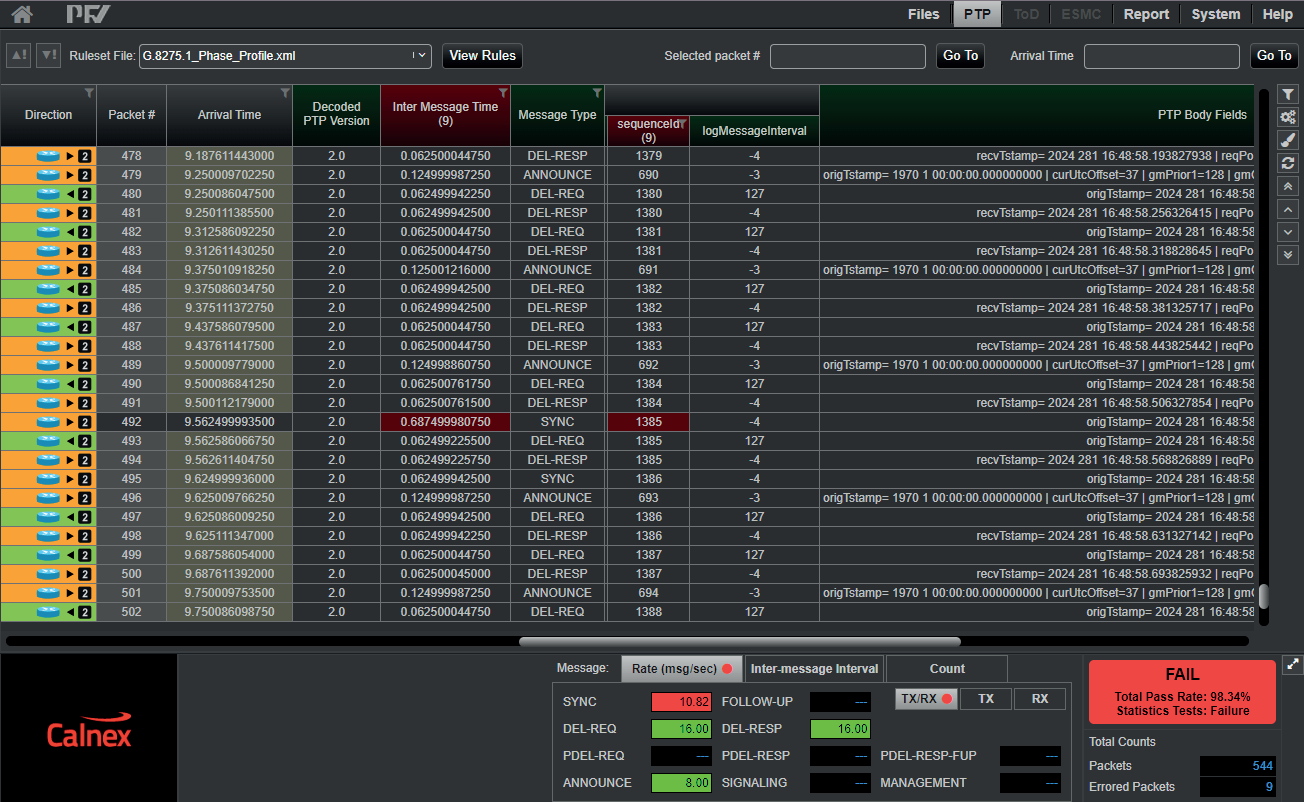

PTP字段验证器 (PFV)
■  分析PTP报文是否符合标准或用户定义的协议子集。
■  自动判决及显示Pass/Fail  PTP报文 — 依照预定义的规则组检查捕获的PTP报文，并给出清晰的Pass/Fail结论。

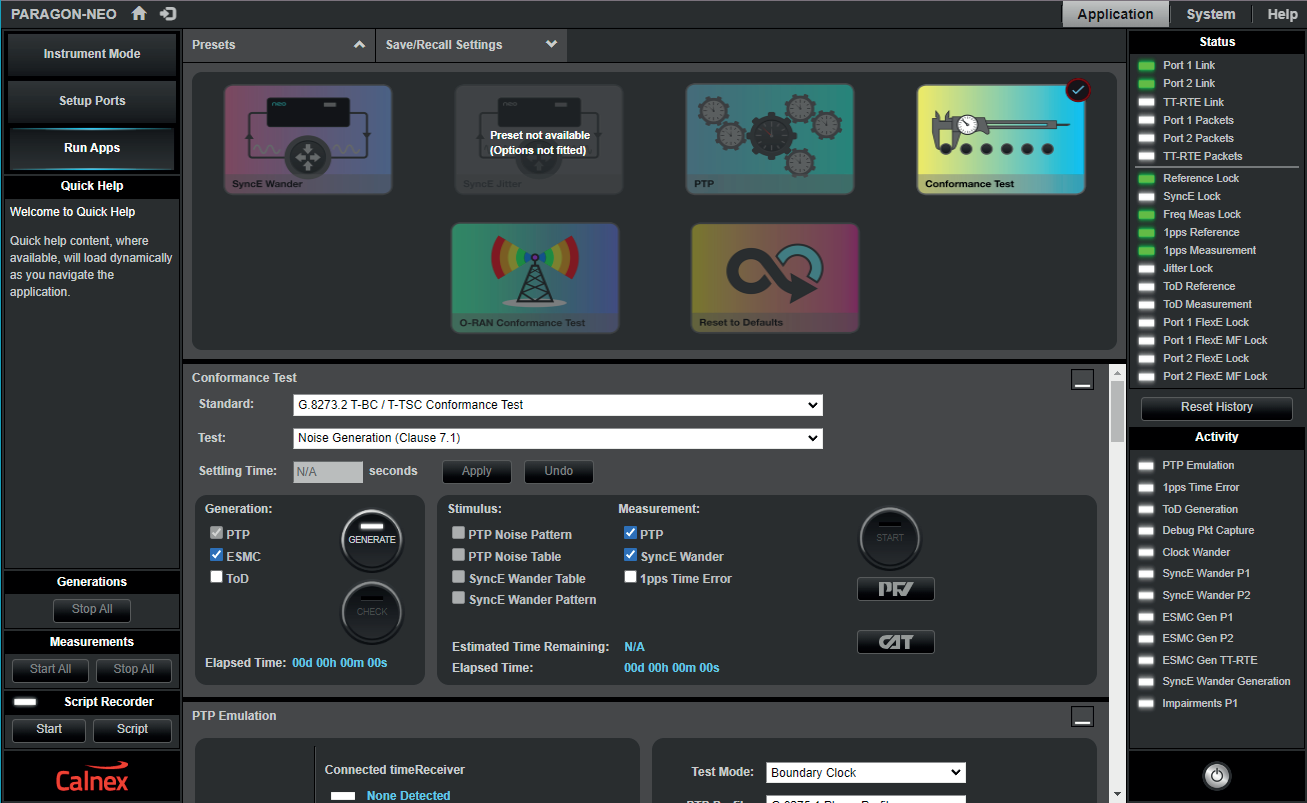

合规测试应用
■  可在几秒内开始测试 — 仅需点击两次鼠标，配置关键标准定义的测试序列。
■  自动产生PTP和ESMC报文、时间误差和SyncE损伤，设置过滤器、 度量算法及标准模板。

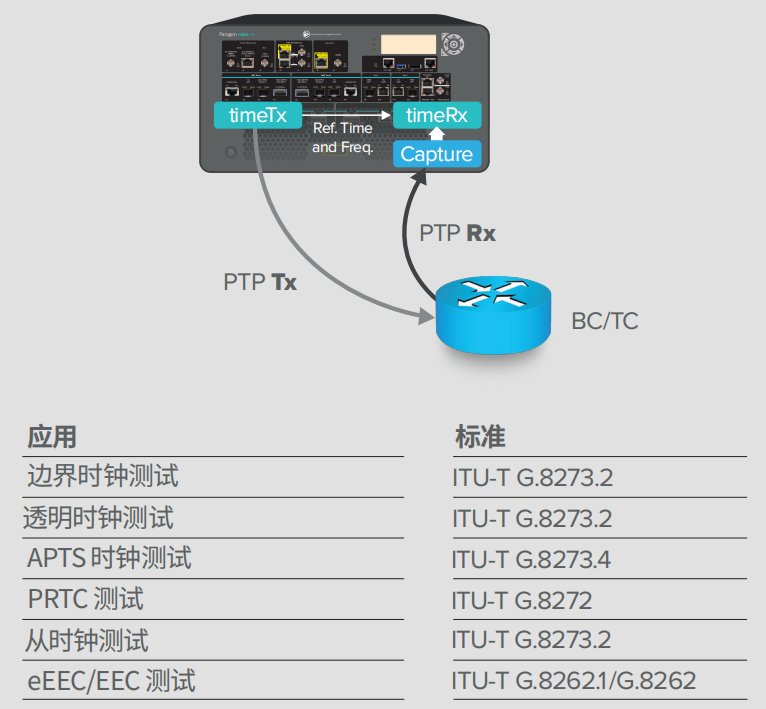

完整的 PTP 和 SyncE 漂移测试套件
同时测试 PTP 时间误差/SyncE 漂移，并测量输出数据包时序、 恢复时钟和 SyncE 漂移。即使在高达 800GbE 的速率下，仍能提供无与伦比的测试精度和可重复性。
■  分析时间误差（TE），比如Class C/D类电信边界时钟（T-BC） 或Class B类PRTC/主时钟。
■  添加标准定义的时间误差损伤。
■  结合SyncE和和ESMC进行复杂测试，如SyncE瞬态的相位噪声响应测试。

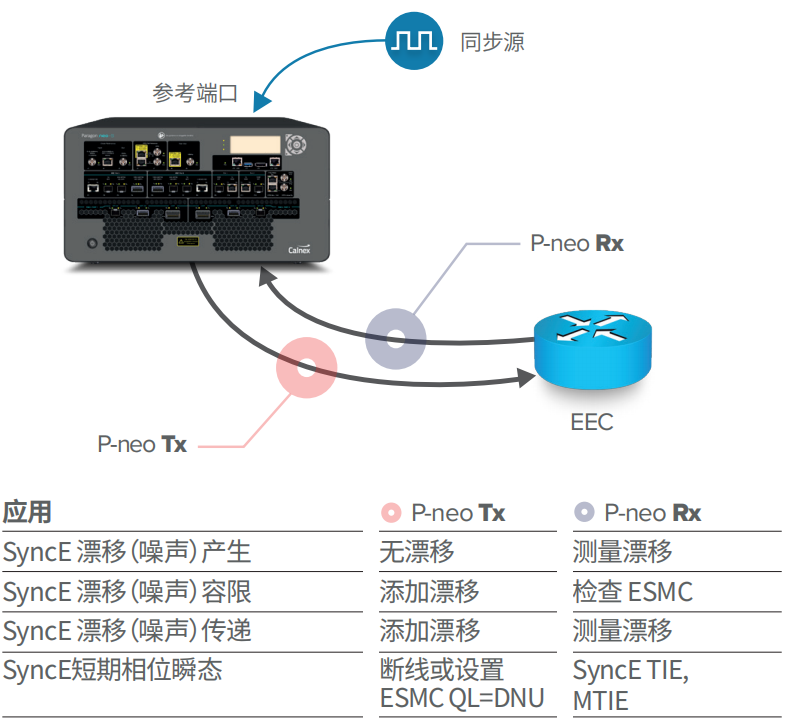

SyncE应用 — ITU-T G.8262.1/G.8262（漂移）
Paragon neo-S支持ITU-T G.8262.1/G.8262定义的所有SyncE 测试项测试包括： 漂移容限、漂移传递、漂移（噪声）产生、牵引入、 保持性能、牵引出、频率精度、相位瞬态。

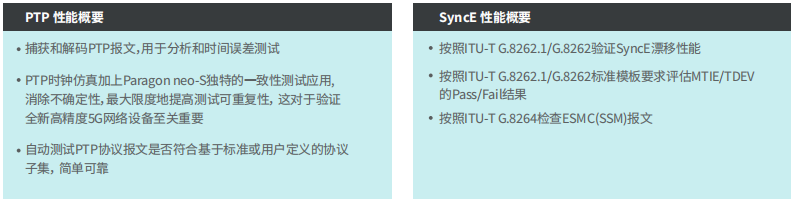

屏幕截图 2026-04-15 135056.png

产品规格参数

产品

接口（均可?。?/span>

阶段1 QSFP112-DD – 800G OSFP112 – 800G

阶段2 SFP112 – 100G QSFP112 – 400G

阶段3 当前Paragon-neo支持的速率

外部参考时钟

内部的时钟可跟踪外部参考源。 外部参考时钟类型: 64 kHz, 2.048 MHz, 10 MHz, T1 BITS时钟 (1.544 Mb/s),  E1 MTS (2.048 Mb/s)。

内部参考时钟

温度变化下的频率稳定性 – 优于 ±1 x 10-9 。
短期相位稳定度 – 优于500ps

参考时钟输出接口

10 MHz/2.048 MHz 参考输出 (BNC)

相位测量

1PPS – RNC（unbalanced, 非平衡模式）
1PPS – RJ (balanced, 平衡模式)

频率测量

BNC  (unbalanced, 非平衡模式)
RJ48  (balanced, 平衡模式)

1 PPS + ToD参考输入

1PPS非平衡模式输入 (BNC), 1PPS平衡模式输入 + ToD (RJ48C)。
ToD格式: CCSA, ITU-T, NMEA

1 PPS + ToD参考输出

1PPS非平衡模式输出 (BNC), 1PPS平衡模式输出接口 + ToD (RJ48C)。
ToD格式: CCSA, ITU-T, NMEA

PTP

标准

IEEE 1588 G.8273.2 (Class C, D)
G.8272 (Class B)
所有ITU-T G.826x/827x相关标准。

PTP时间误差（Time Error）测量精度

优于1ns (NRZ光接口)* 优于5ns (PAM4光接口)及电接口?

主（TT）/从（TR）时钟模拟

支持全参数可配置的PTP主（TT）时钟模拟
支持PTP从（TR）时钟模拟
添加时间误差模式，例如 G.8273.2、G.8271.1、G.8271.2、G.8261，以及用户自定义模式。

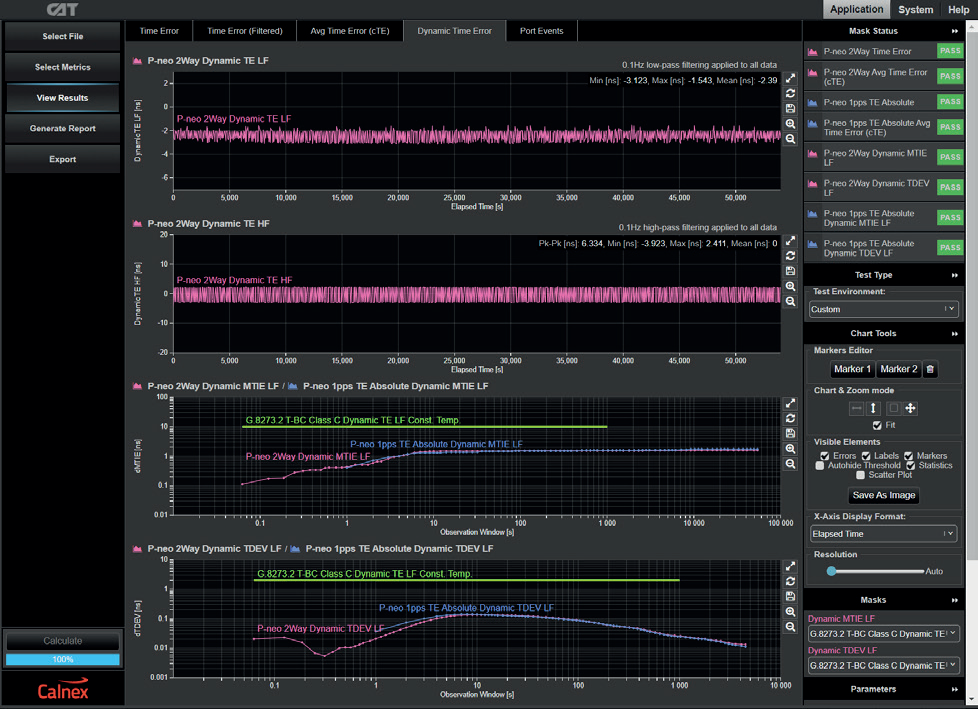

时间误差（Time Error）测量算法

内置的Calnex分析工具（CAT）支持ITU-T标准定义的pass/fail模板，并基于相应模板给出清晰的pass/fail指示 。
时间误差（Time Error）2Way和1Way结果 – 按照 ITU-T 标准（cTE、dTE等）进行数据包选择和过滤

PTP报文分析解码并显示 PTP 字段，支持 PFV。
（使用完整的 PFV 授权许可可解锁更多选项：根据标准或用户自定义规则显示Pass/Fail状态，并具备报告生成功能。）

同步以太网（SyncE）

漂移（Wander）测量

ITU-T G.8262.1, G.8262 和O.174 漂移（Wander）产生、漂移传递、 漂移容限、相位瞬变测试。 内置频偏、并支持产生正弦、MTIE和TDEV漂移噪声。

漂移（Wander）分析

内置的Calnex分析工具（CAT）支持ITU-T标准定义的pass/fail模板，并基于相应模板给出清晰的pass/fail指示 。
ITU-T模板: G.8261, G.8262, G.8262.1, G.8261.1
漂移（wander）测量: TIE, MTIE, TDEV, clock FFO 。

ESMC (SSM) 功能

根据ITU-T G.8264， 解码ESMC报文并提供图形化的时钟质量等级 (QL) 显示，并实时图形化显示其双向变化。

相位漂移测量精度

250ps

通用

可支持PC/Mac和平板控制

基于Web的图形用户界面搭配内置控制器。 可通过任何PC或安卓平板电脑上屏幕分辨率为1024 x 768像素的任何浏览器使用。设备通过 RJ45 LAN 接口连接仪器。

操作流程

图形化测试用例驱动的操作流程，并提供图形化的实时状态和结果的显示。
刺激/反应的测试配置工具。
并提供详细的配置选项。

远程控制

支持TCL、Perl、Python脚本 。
支持TCL、Python自动化脚本录制 。
支持Calnex自动化测试工具（CTS），用于创建/使用特定或用户自定义的测试项及测试计划。
