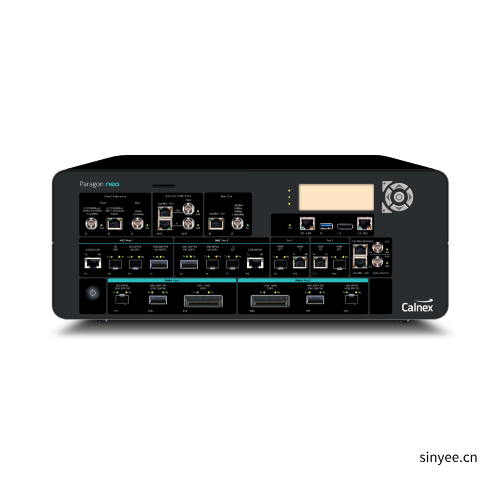

Paragon-neo 高精度400G时钟同步测试仪

型号：Paragon-neo
Paragon-neo是专为5G超高精度同步挑战设计的高性能测试平台，支持高达100GbE（可选400GbE PAM4）接口速率，PTP时间误差测量精度优于1纳秒（NRZ光口），SyncE相位精度达250皮秒。

◆ 行业领先的时间误差解决方案, 具有亚纳秒精度 —— 验证5G网络设备必备。
◆ 满足所有5G增强型定时要求，速率可达400GbE。
◆ 根据ITU-T G.826x系列和G.827x系列标准，验证SyncE抖动，漂移，ESMC和PTP。
◆ 持续实时更新测试状态和结果。

产品描述

由于全世界都在备战5G，所需的同步精度和数据传输速度呈指数级增长。 为此，ITU-T正在持续增强G.827x系列标准，以满足下一代网络精度要求，即确保以太网系统能够抵御各种传输延迟以及其他可能严重干扰精确时间传输的影响。
 这些ITU-T标准还构成了新的开放式无线电接入网络(O-RAN)的同步要求基础，是O-RAN合规性的内在要求。
Paragon-neo可提供高达400GbE(Paragon-neo A(PAM4))或100GbE(Paragon-neo)的PTP和SyncE测试。 对于正在开发、验证和制造符合增强型时间同步标准设备（如ITU-T G.8273.2 C/D类边界时钟、符合O-RAN的O-DU和O-RU设备），以及设计和部署 5G设备网络和系统的网络设备制造商(NEM)，Paragon-neo旨在满足他们针对同步性能的严格测试要求。 更重要的是，由于提高网络效率和降低数据传输成本只有在高度精确的时间同步下才能实现,  Paragon-neo具有高性能硬件平台和软件测试方法，使整个测试系统具有亚纳秒级精度。

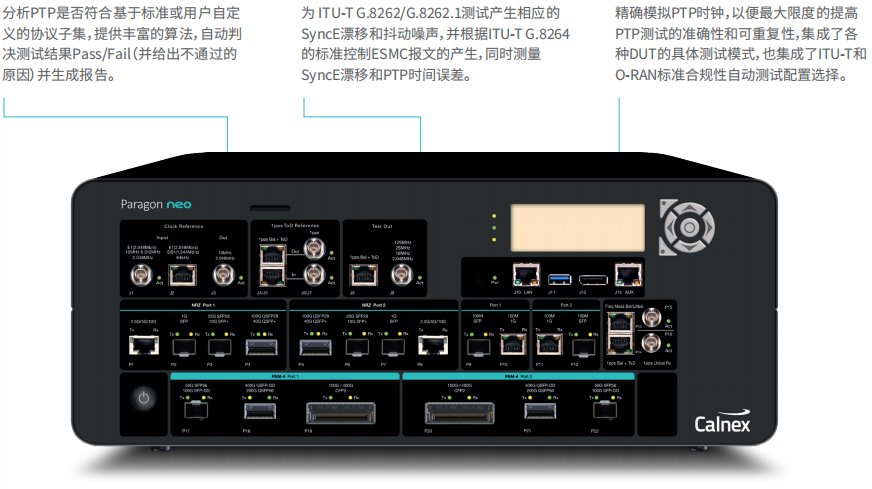

屏幕截图 2026-04-15 144302.png

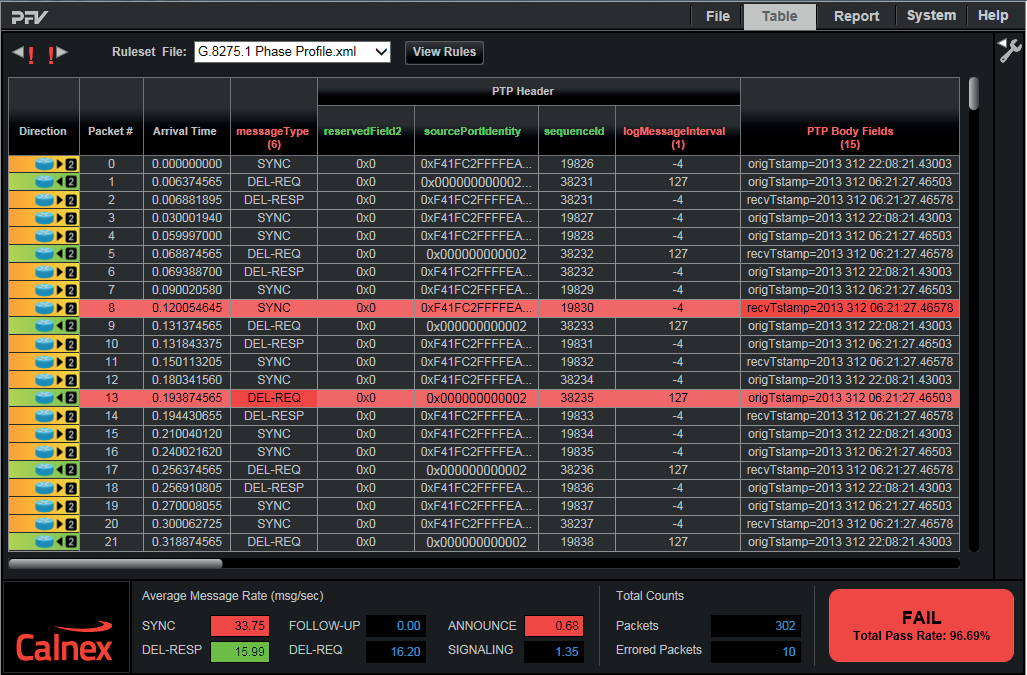

PTP字段验证器 (PFV)
■  分析PTP报文是否符合标准或用户定义的协议子集。
■  自动判决及显示Pass/Fail  PTP报文 — 依照预定义的规则组检查捕获的PTP报文，并给出清晰的Pass/Fail结论。

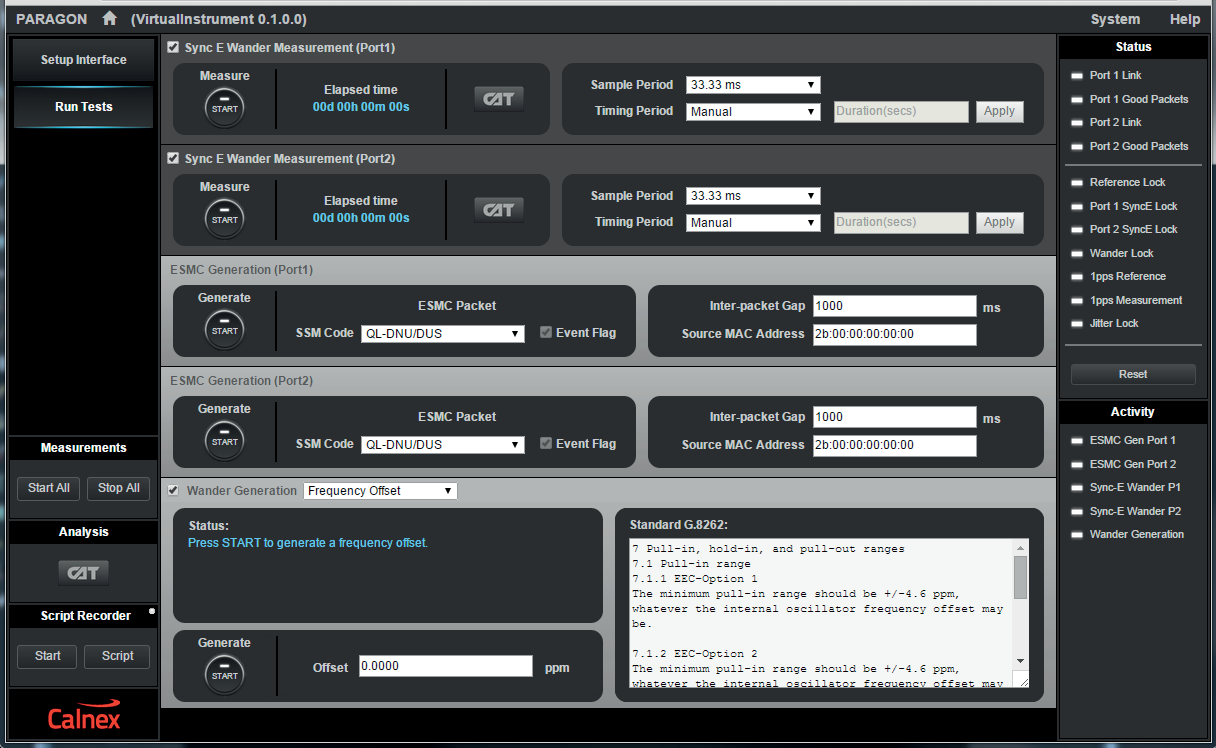

合规测试应用
■  可在几秒内开始测试测试序列。 — 仅需点击两次鼠标，配置关键标准定义的测试序列。
■  自动产生PTP和ESMC报文、自动产生标准定义的时间误差和SyncE噪声，自动设置过滤器、度量算法及标准模板。

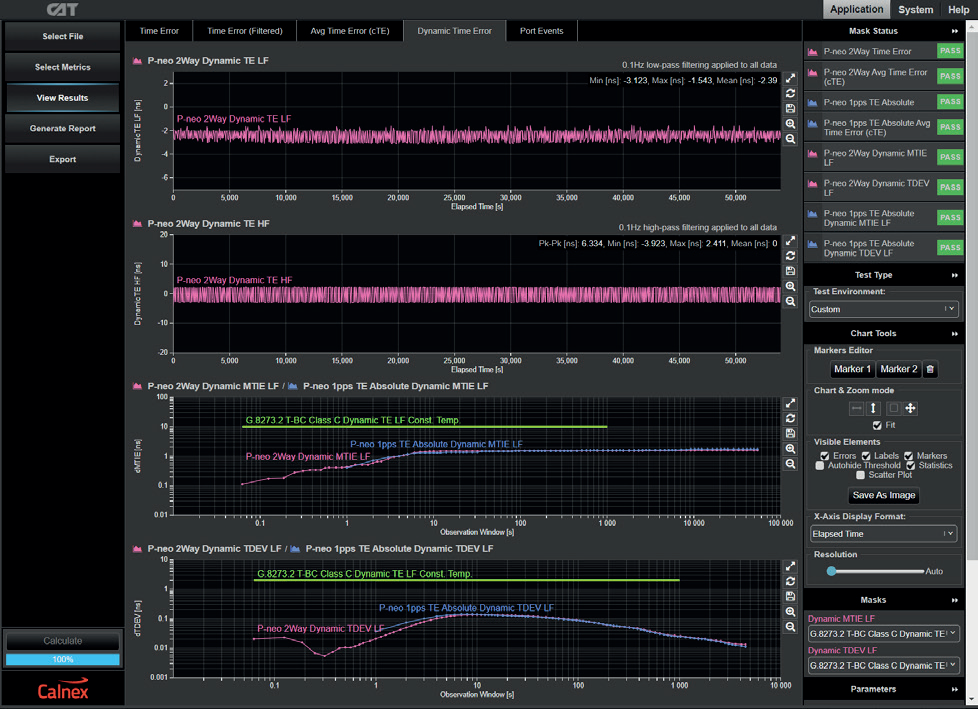

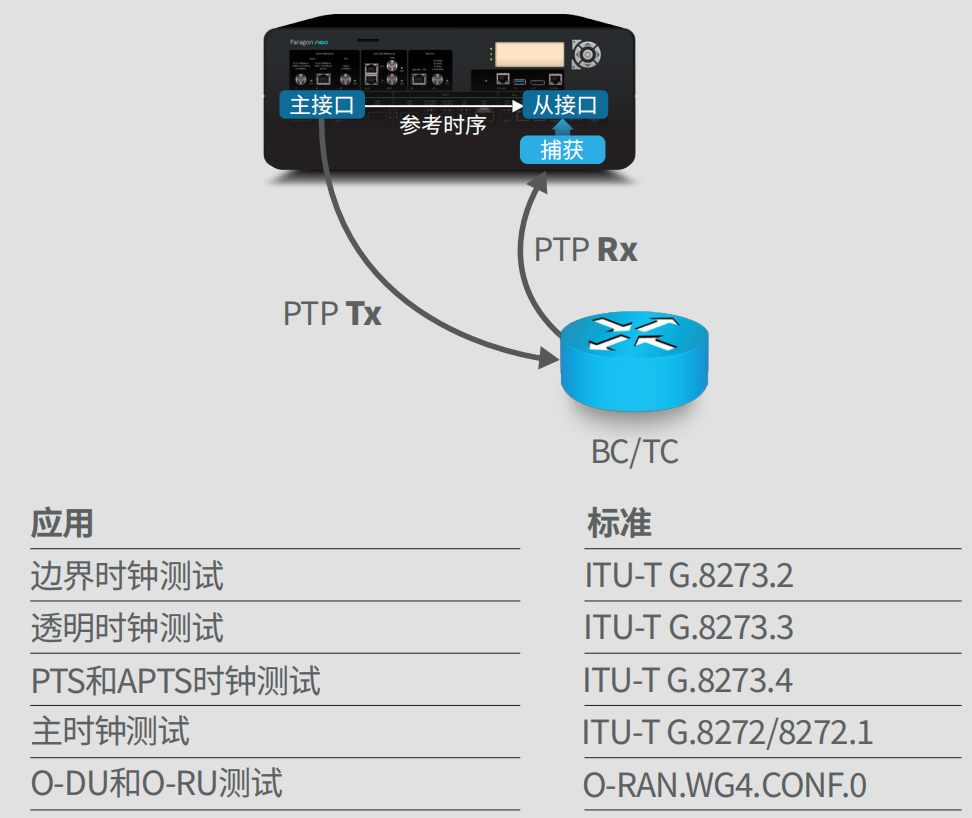

PTP 应用
Paragon-neo具有无以伦比的测试精度和测试可重复性。 可同时测试设备的PTP时间误差、1PPS+ToD性能、及SyncE和时钟信号的漂移结果。
■  分析时间误差（TE），比如Class C/D类电信边界时钟（T-BC） 或Class B类PRTC/主时钟。
■  添加标准定义的时间误差损伤。
■  结合SyncE和ESMC进行复杂测试，如SyncE瞬态的相位噪声响应测试。

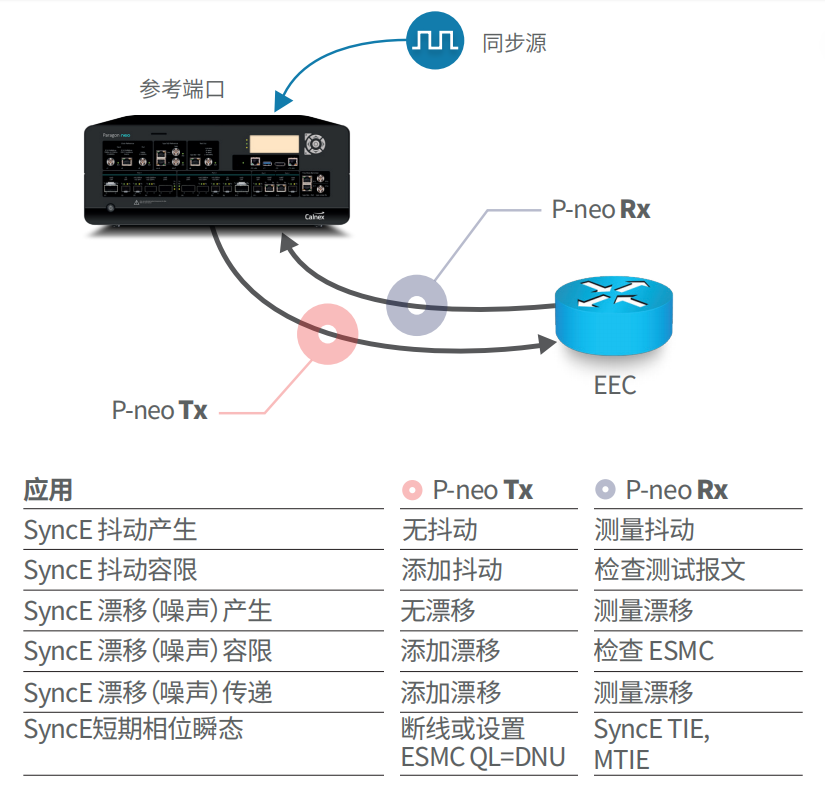

SyncE应用 — ITU-T G.8262.1/G.8262（抖动和漂移）
Paragon-neo支持ITU-T G.8262.1/G.8262定义的所有SyncE 测试项测试：包括频率精度、牵引入、牵引出、漂移（噪声）产生、漂移容限、漂移传递、相位瞬态及保持性能，以及抖动容限和抖动产生测试。

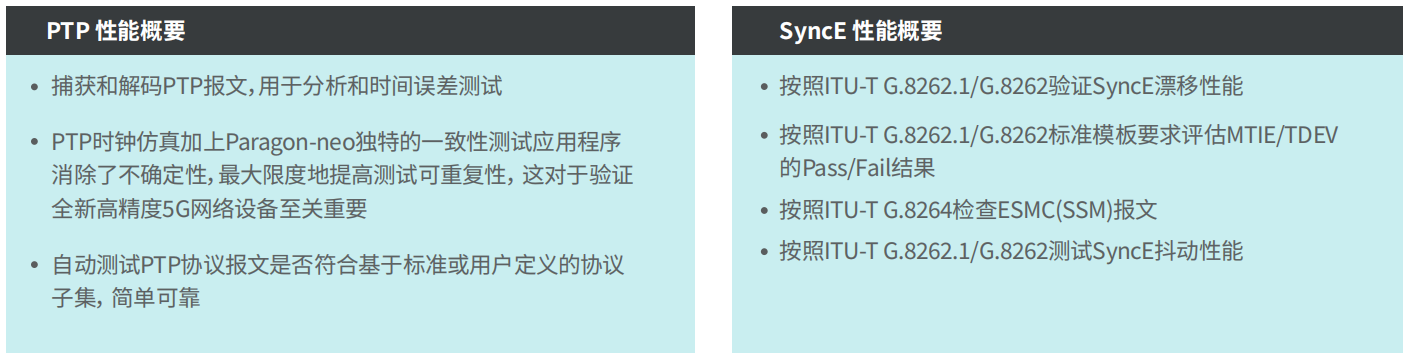

应用sy.png屏幕截图 2026-04-15 144534.png

产品规格参数

产品

光接口（选配）

100MbE:SFP
1GbE:SFP
10GbE:SFP+
25GbE: SFP28
40GbE: QSFP+
50GbE: QSFP28
100GbE: QSFP28

50GbE (PAM4): SFP56（仅Paragon-neo A）
100GbE (PAM4): QSFP28（仅Paragon-neo A）
200GbE (PAM4): QSFP56（仅Paragon-neo A）
400GbE (PAM4): QSFP-DD（仅Paragon-neo A）

电接口

1000/100 BASE-T: RJ45

外部参考时钟

锁定内部定时基准到外部基准
外部参考输入： 64 kHz, 2.048 MHz, 10 MHz, T1 BITS时钟(1.544 Mb/s), E1 MTS (2.048 Mb/s)

内部参考时间

频率稳定度 — 优于±1 x 10-9
短期相位稳定度 — 优于500 ps

时钟参考输出口

2 x 10 MHz/2.048 MHz 参考输出（BNC）。

相位测量

1PPS – BNC （非平衡）
1PPS – RJ（平衡）

频率测量

BNC（非平衡）
RJ48（平衡）

1 PPS + ToD参考输入

1PPS非平衡输入（BNC），1PPS 平衡输入+ ToD （RJ48C）。
ToD格式： CCSA，ITU-T，NMEA。

1 PPS + ToD参考输出

1PPS非平衡输入（BNC），1PPS 平衡输出+ ToD （RJ48C）。
ToD格式： CCSA，ITU-T，NMEA。

PTP

标准

IEEE 1588-2008
G.8273.2包括Class C和Class D类设备。
G.8272包括Class B类设备。
所有相关G.826x/827x标准。

PTP时间误差测量精度

NRZ光接口优于1纳秒 。*
PAM4光接口和电口优于5纳秒。

主（timeTransmitter）/ 从 (timeReceiver)仿真

全参数控制仿真PTP主设备（timeTransmitter）。
仿真PTP从设备（timeReceiver）。
增加时间误差噪声模板，例如 G.8273.2，G.8271.1，G.8271.2，G.8261，及用户定义。

时间误差指标

内置CAT软件，集成ITU-T定义的Pass/Fail模板，根据相应模板给出清晰的Pass/Fail指示。
时间误差（双向和单向）– 报文选择和过滤，及按照 ITU-T规范计算的cTE、dTE等结果。

PTP报文分析

使用PFV解码和显示解码后PTP字段。（还可选择完整PFV许可：通过基于标准或用户定义的规则显示Pass/Fail；并提供报告生成功能。）

SyncE

抖动/漂移测量

ITU-T G.8262.1，G.8262和O.174。抖动/漂移产生、漂移传递、抖动/漂移容限、相位瞬态。
内置频率偏移产生、正弦噪声产生、MTIE和TDEV漂移噪声产生。

漂移分析

内置CAT软件包含行业标准的ITU-T Pass/Fail模板，可清晰显示Pass/Fail结果。
ITU-T模板：G.8261，G.8262，G.8262.1，G.8261.1
漂移测量： TIE，MTIE，TDEV，clock FFO。

ESMC（SSM）特点

按照ITU-T G.8264解码ESMC报文，并以图形（双向）显示质量等级（QL）变化。
按照ITU-T G.8264生成ESMC（SSM）报文。 并支持增强的SSM。

相位漂移测量解决

250ps

概述

PC/Mac或平板电脑控制接口

 带有内置控制器的基于Web的图形用户界面支持PC或安卓平板（带浏览器，屏幕分辨率1024 x 768像素）。RJ 45 LAN与仪器连接。

工作流

图形化测试驱动的工作流具有实时状态和结果。
激励/响应测试配置工具。
还提供有详细的配置选项。

远程控制

支持TCL和Python编写自动化脚本
支持TCL和Python的自动脚本记录器。
支持Calnex Test Sequencer（CTS）兼容，可用于创建/使用特定或用户定义的测试用例。
