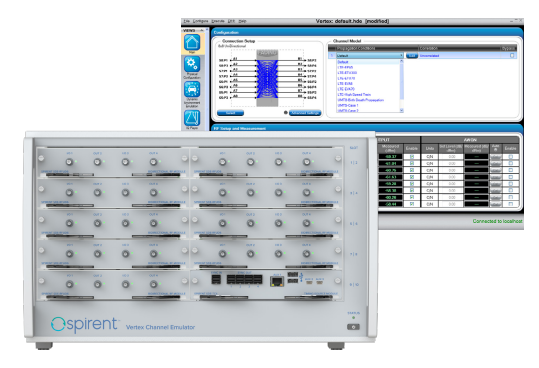

型号:Vertex? 无线信道仿真器
Vertex? 无线信道仿真器全面满足从SISO,2x2 MIMO的低信道密度测试需求,到 MIMO beamforming,MIMO OTA,载波聚合,Massive MIMO和AAS等高信道密度测试需求。

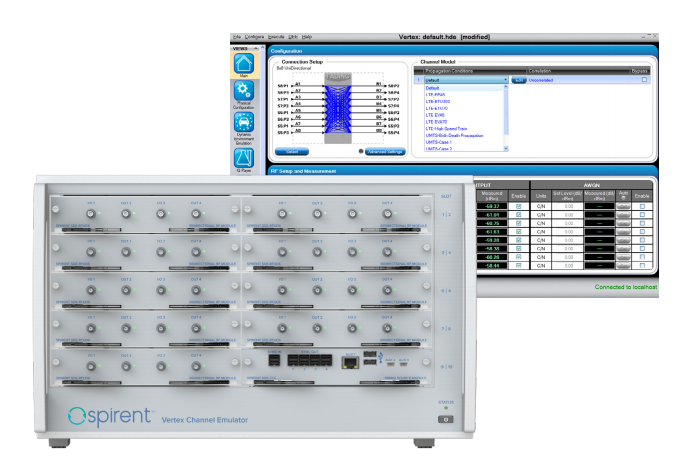

产品描述

VIAVI(思博伦)Vertex信道仿真器是业界 可扩展性最佳的信道仿真器平台 ,用于精确地模拟复杂的信号衰落对无线传输的影响。 从简单的SISO测试到复杂、 高密度要求的MIMO OTAMassive MIMO波束赋形、载波聚合测试,Vertex灵活可变的信 道密度可满足各类测试应用, Vertex平台集??榛衫┱购?易用性等创新技术于一体,成为 一个强大的测试测量解决方案, 满足无线市场不断发展的测试需求。

Vertex信道衰落模拟器平台使用业界尖端技术,模拟和复现复杂无线信道的空间条件和噪 声,使客户能够在实验室中模拟真实世界的射频环境,在开发周期中尽早定位性能问题。 作为VIAVI(思博伦)信道衰落模拟器产品线的最新产品,Vertex信道衰落模拟器不仅继承了业界公认的领先技术积淀,还创新地采用了全??榛纳淦登岸撕托藕糯淼ピ峁?,实现了前 所未见的可扩展性和灵活性,全面满足从SISO,2x2 MIMO的低信道密度测试需求,到 MIMO beamforming,MIMO OTA,载波聚合,Massive MIMO和AAS等高信道密度测试需求。

Vertex信道衰落模拟器继续使用业界公认的用户友好的图形控制界面,易于设置和操作, 使测试工作简洁,准确,无误。

应用场景
 基本SISO或2x2 MIMO测试
 ●高信道密度需求
   – MIMO beamforming
   – MIMO OTA – Carrier Aggregation载波 聚合测试
   – Massive MIMO – Antenna Array Systems
 ● 一致性测试
 ● 虚拟路测(Virtual Drive Test)
 ● 无线Mesh网络测试


特性与优点
● 可扩展性

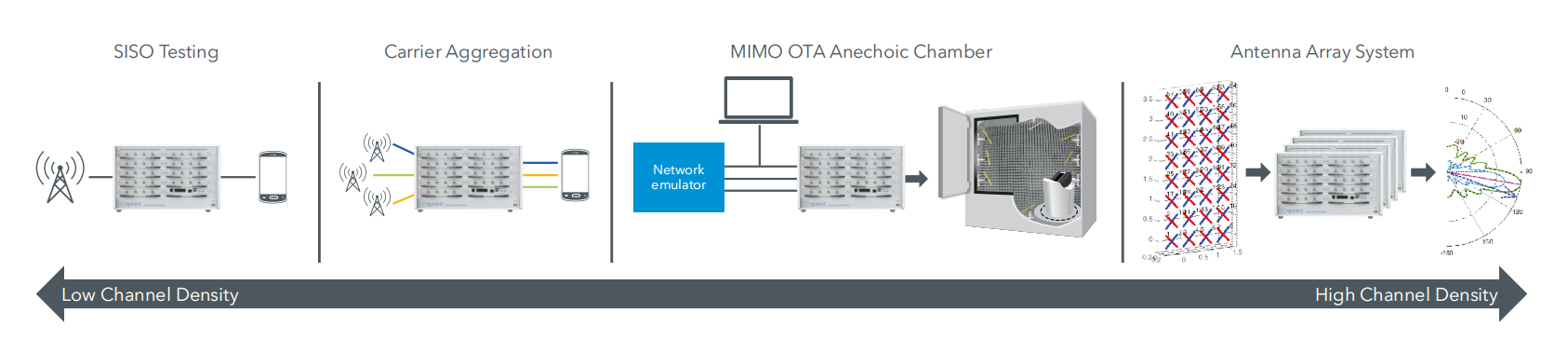

Vertex信道衰落模拟器可灵活地扩展来适用各类应用,在一台高度6U的机箱内,硬件部分最低可支持2个双向的RF通道,用于基础 RF 测试;最高则可支持 32 个单向射频通道,满足高信道密度测试需求如 MIMO OTA等。
● ??榛峁?br/>独立的RF??楸挥呕嚼嗄?椋旱ハ蚝退蚰??,适用于不同的应用和频段需求。这种??榛峁故?/span>Vertex信道衰落模 拟器可以灵活地用最少的硬件来支持不同的测试需求。RFDSP??榭稍谙殖「?,大大提高了升级和维护的效率。

小空间,高密度

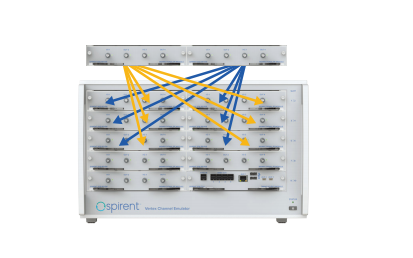

Vertex信道衰落模拟系统在一个6U高度的机框内最高可支持 36个 RF 端口和 256 个数字通路,为高信道密度测试应用提供 最高效地硬件使用率。

● 多种信道建模
Vertex信道衰落模拟器内置丰富的标准信道模型库,并允许用 户方便地创建,编辑和保存自定义信道模型。支持经典信道模 型建模和几何信道模型建模,独立信道建模(ICM)特性可支 持用户在单台仪表内创建最高16个节点的Mesh网络测试。

● RPI远程控制接口
支持TCP/IP接口的远程编程控制,RPI命令库支持对思博伦 VR5 HD信道模拟器的向后全兼容。

● 易用性
图形化用户界面使复杂的参数设定变得简单易用,使用拓扑连 接库,从前复杂的连接设置变为清晰的方式呈现在用户眼前。 在调试过程中,重要参数可以实时显示在界面上,如RF端口 的实时功率信息等。

关键测试应用
● MIMO OTA

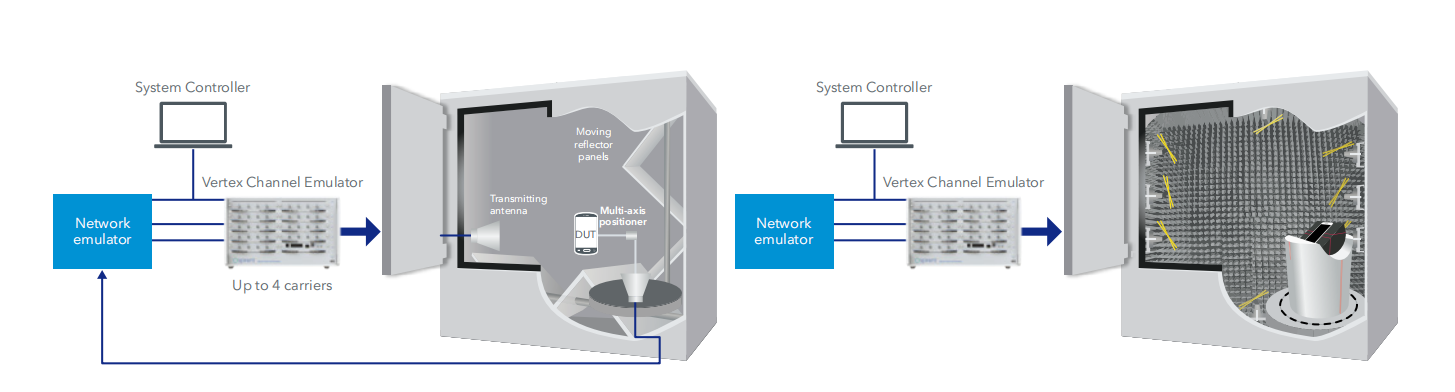

MIMO OTA测试需要高信道密度来对应测量天线探头的数 量。Vertex信道模拟器支持微波暗室(AC)和混响室(RC)两 种测试方案,并可在最短时间内针对暗室形态切换工作状态。 对于微波暗室,Vertex信道衰落模拟器单台仪表可支持16个双 极化探头(共32个RF探头)和MIMO OTA载波聚合测试。对于混响室测试,单机最大可支持4载波聚合测试。
● 虚拟路测

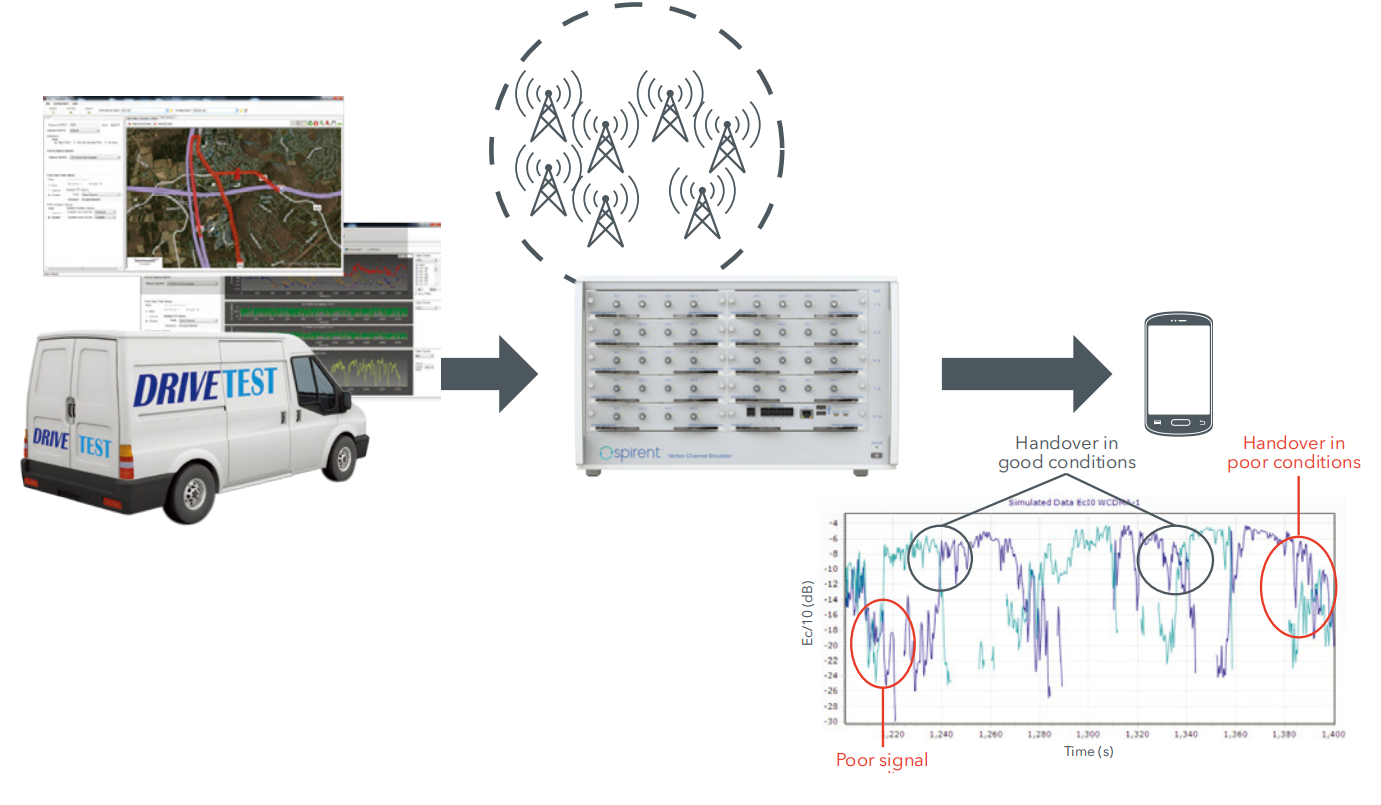

Vertex信道模拟器可在实验室内精确再现真实网络环境,最大可支持16个SISO小区或8个2x2 MIMO小 区。结合思博伦Live2Lab? VDT-CT虚拟路测转换工具软件,费力的现场路测变为简单可重复的实验室回 放。Live2Lab VDT-CT软件支持多种路测log文件格式 (QXDM,JDSU,Accuver,Transcom和Anite nemo等) 转换为模拟路测文件。通过动态监测每个端口的功率电平, 可以方便地调试功率电平问题。


● AAS,Massive MIMO和MIMO Beamforming

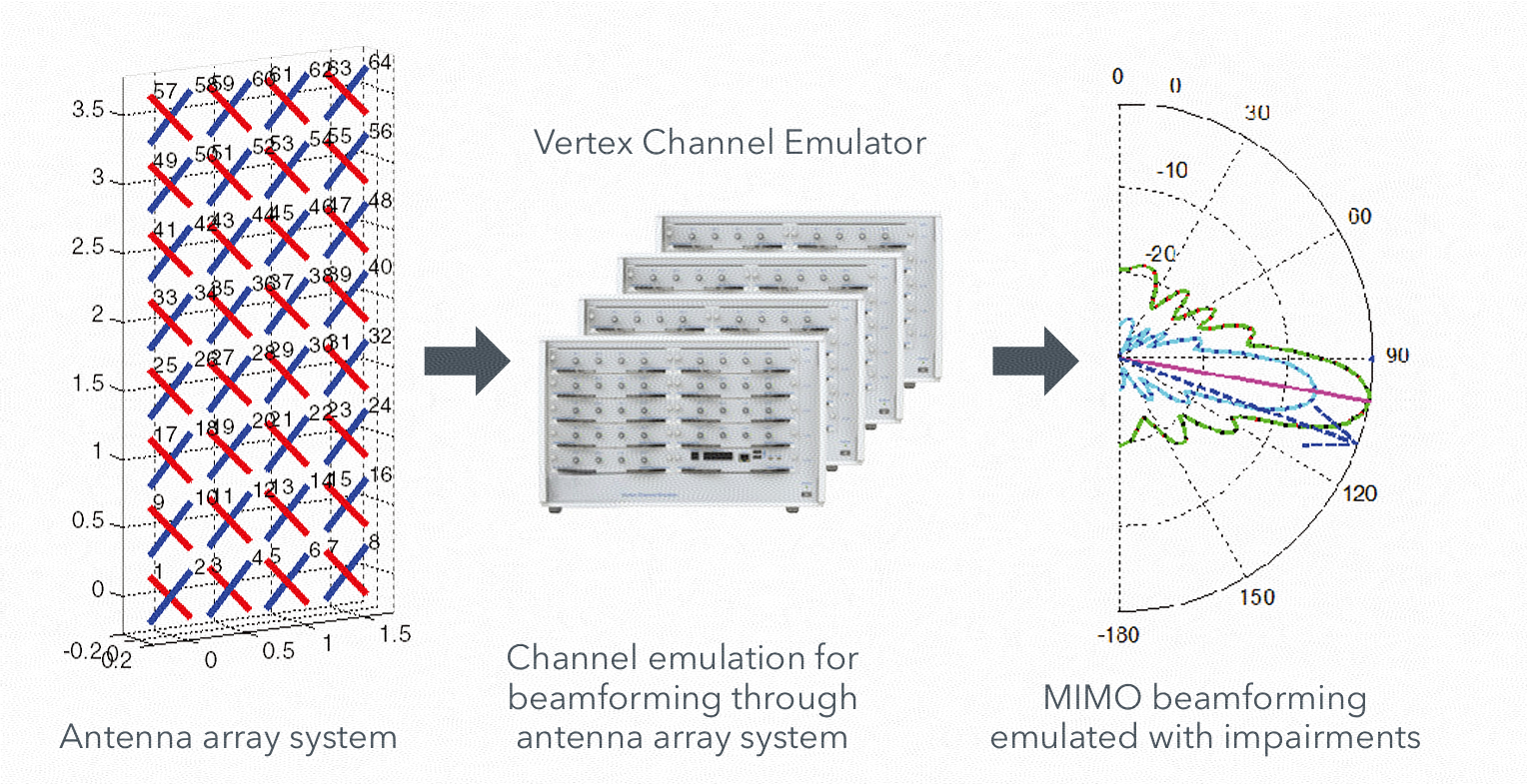

多台Vertex信道模拟器可级联支持64个独立的RF通道,支持实 时Massive MIMO信道模拟和3D信道模拟.

● Mesh网络测试
Mesh网络要求每个独立的节点都可以与其它节点进行通 信。从信道仿真的角度来看,每个无线链路需要同时模拟 不同的衰落特性,给每个RF天线端口带来大量信号处理压 力。Vertex信道衰落模拟器单机可支持16x16的独立信道模 型,支持16个节点的Mesh网络仿真。


● 载波聚合
Vertex信道衰落模拟器单机可支持4组2x2双向MIMO,每个无 线链路可独立建模,仿真同eNB或不同eNB的多载波。同样的 设置也可用于模拟Handover或CoMP测试。

图形化用户界面

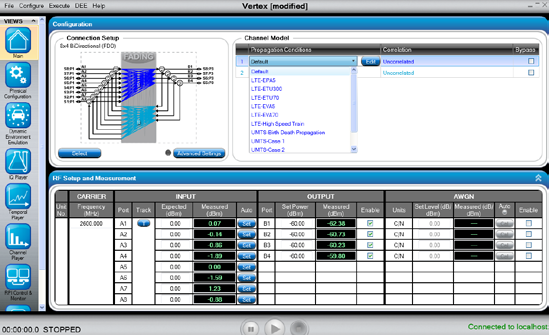

对于熟知VR5-HD信道仿真器的用户来说,Vertex信道模拟器非常简单易用,因为二 者的操作界面是基于同一图形化界面开发。即使对于初次使用的用户而言,Vertex信道仿真 器操作界面也易于上手,所有的信息都明晰的显示在界面上。用户可以使用Vertex信道仿真 器背板上的显示器端口连接显示器使用,也可以通过控制电脑远程连接。拓扑连接和模型参 数设置完后即可开始仿真,所有参数都可以实时修改并实时生效。用户也可以直接运行保存 好的模板文件,只需下拉菜单和点击鼠标即可完成。

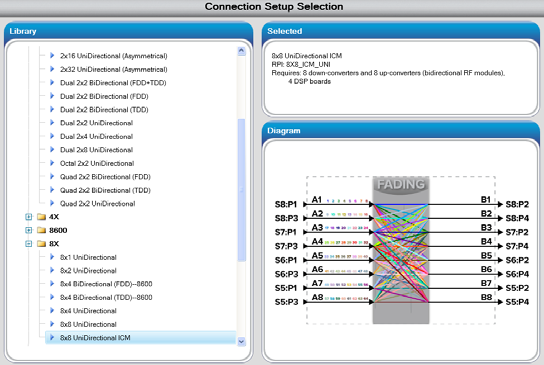

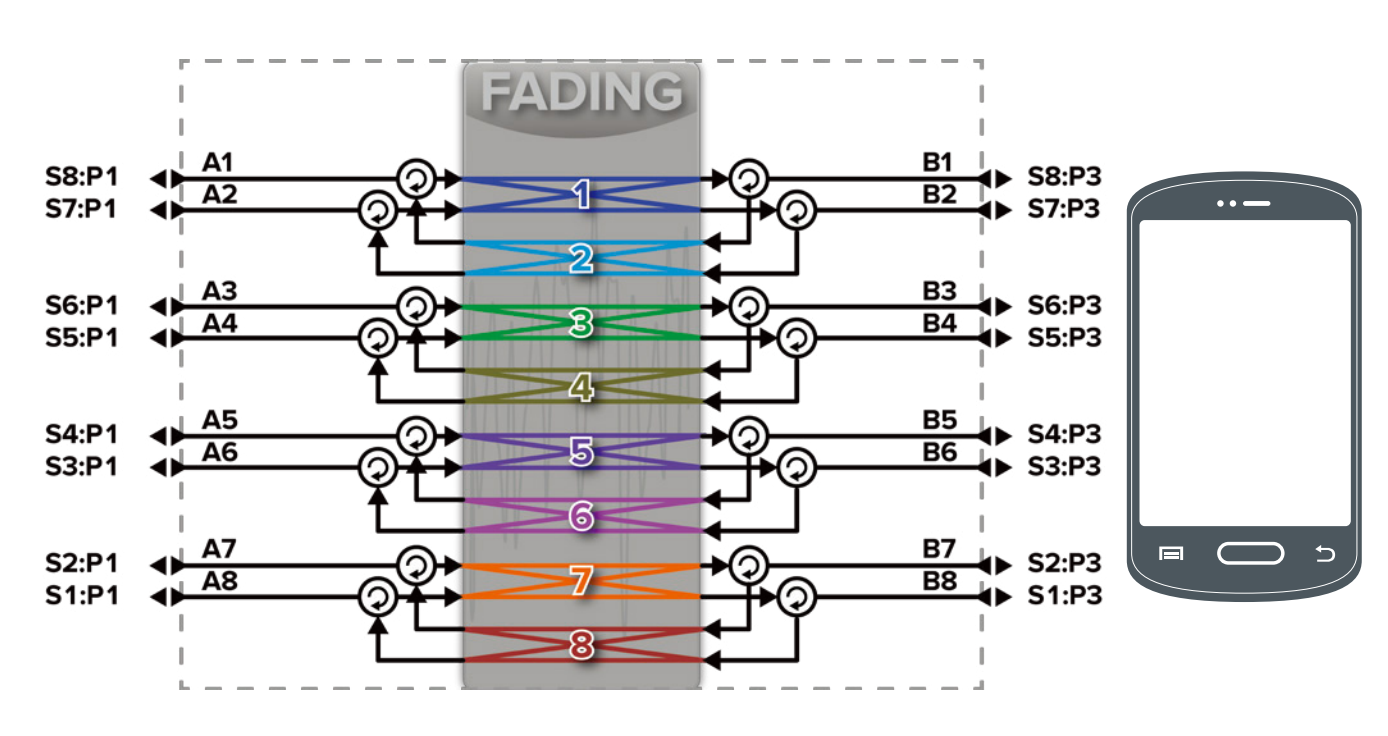

对于复杂的高密度信道连接,图形化用户界面提供简单易懂的配置方式。例如,对8×8  MIMO,或64个射频连接的拓扑, 在拓扑结构列表里面可以非常容易的找到和选择。

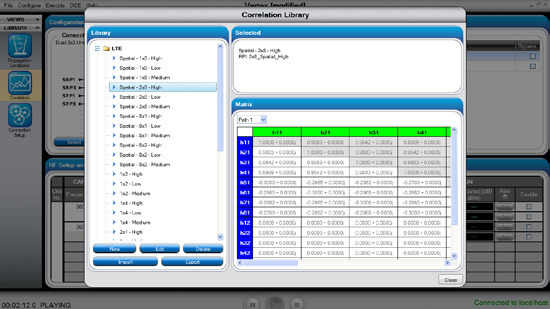

Vertex信道模拟器上配置MIMO相关矩阵也非常简单方便,例如一个2x8的相关性矩阵, 可以直接在表格中选择或编辑,不需要花费大量时间创建脚本来进行配置。

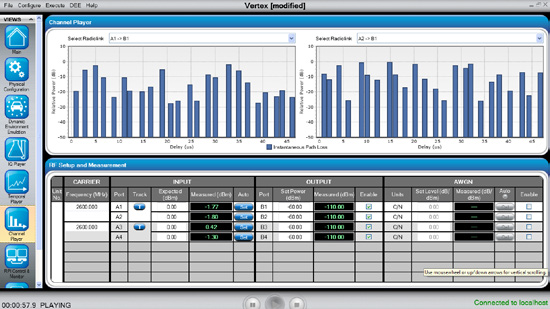

Vertex信道仿真器可显示实时信息,如输入输出端口功率测量值,C/N载噪比测量值等,信 道功率和fading信息也可以实时显示,方便用户调试工作。

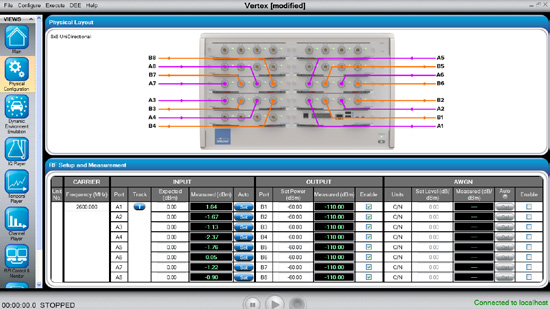

Vertex图形化用户界面内置的电缆连接图显示了需要进行的实际电缆连接。 此功能可以轻松 连接复杂的连接设置并最大限度地减少布线错误。此外,内置的时间播放器功能有助于实时 跟踪每个端口的功率电平,对于基于服务小区之间的功率电平的切换场景非常有帮助。

技术规格参数

类别规格参数

RF配置

    单仪表:最高 8x8 双向
    多仪表系统:最高 2x32 单向 或 双 2x16 单向;最高 64x8 双向 (TDD/FDD)
RF输入端口数    单仪表:最高 18
    多仪表系统:最高 72
RF输出端口数    单仪表:最高 32
    多仪表系统:最高 128
数字通道数    单仪表:最高 256 (数字通道密度 = 16x16)
    多仪表系统:最高 1024
带宽    40 MHz, 100 MHz, 200 MHz, 400 MHz, 600 MHz, 800 MHz, 1000 MHz, 1200 MHz
频率范围    30 MHz 至 5925 MHz
残余EVM    -40 dB (典型值)
残余噪声    优于 -165 dBm/Hz (设定输出电平为 -45 dBm时)
RF端口驻波比    1.5:1
独立路径数    每个数字通道最多 24 条路径
延迟   0 至 1 秒 (带宽 >=100 MHz);0 至 2 秒 (带宽 =40 MHz);分辨率 0.1 ns
动态环境仿真 (DEE) 与实时流式DEE (LSDEE)   ? 可控参数:状态持续时间、信道输出电平、AWGN开关、C/N、路径开关、相对功率与延迟、LOS到达角(AoA)、K因子、
         频移、多普勒速度、MIMO分支相位、功率不平衡与相关性、链路相位与损耗、批量延迟、路径相位、
         几何特性、端口多普勒
   ? 信道模型更新速率:每秒100次
   ? 启动方法:触发、自由播放
   ? 播放方法:循环N次、环绕播放
   ? 支持平滑过渡
标准模型    LTE, Wi-Fi (802.11a/b/g/n/ac/ax), IMT-A, WiMAX, UMTS, CDMA2000?, HSPA, GSM,
    SCM/SCME (ITU-R M.2135), WINNER, Butler, 5G TDL/CDL, D2D
衰落模式    Classical, GCM, 3D GCM, MIMO OTA
实时衰落   ? 类型:瑞利(Rayleigh)、莱斯(Rician)、纯多普勒、频移、相移、对数正态(阴影)衰落
   ? 衰落多普勒:最高 12 kHz
   ? 多普勒频移:-2 MHz 至 2 MHz
   ? 重复间隔:>7天
   ? 相对相位:0-360°,分辨率 0.1°
   ? 莱斯K因子:-30 至 +30 dB
   ? 电平交叉率(LCR)精度:与模拟车速的理论LCR曲线偏差 <±2.5%
   ? 衰落功率谱:classical 6dB, flat, classical 3 dB, rounded, rounded 12 dB, bell
   ? 相关性:路径间可编程的复数相关性
IQ回放衰落    支持IQ回放衰落
加性高斯白噪声 (AWGN)   ? C/N比:-40 至 +40 dB
   ? 精度:±0.1 dB
   ? 带宽:最高 400 MHz
   ? 可设置模式:C/N, Eb/No, N
非连续载波聚合    单仪表:最高 16 个独立载波
    多仪表系统:最高 64 个独立载波

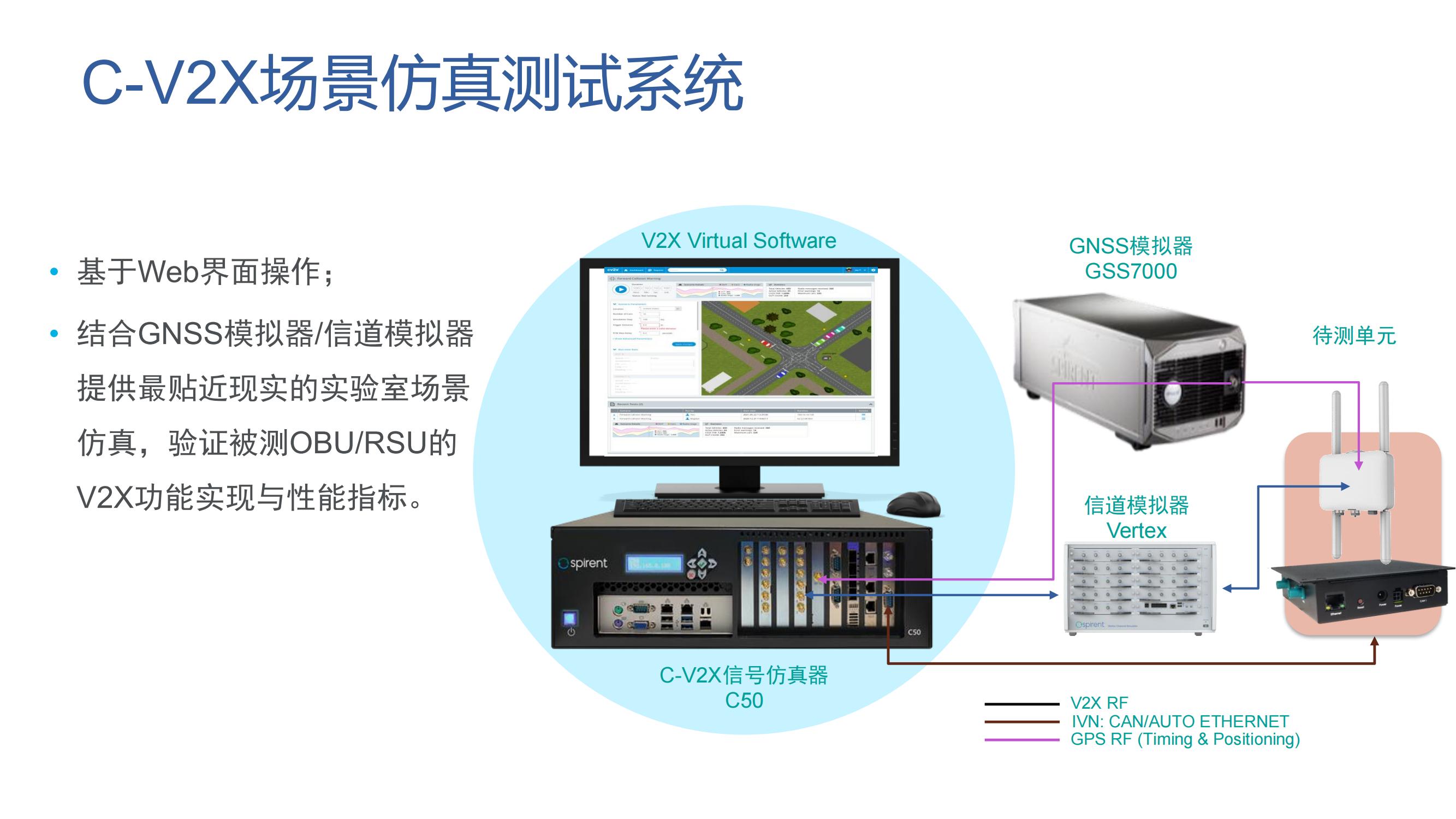

→汽车C-V2X场景仿真与一致性测试方案
